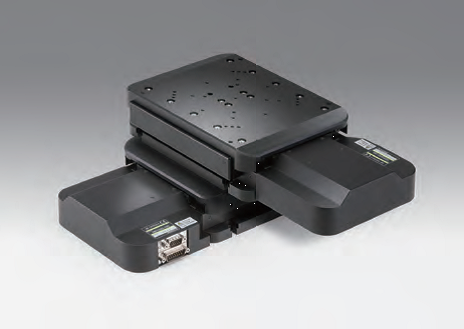

西格玛光机/OptoSigma/Sigmakoki使用了精密滚珠丝杠和精密十字交叉滚柱导轨的高精度XY轴平台。主要材料为钢材，刚性好，承载能力大。和3轴平台控制器HSC-103配合使用、和以前的控制器相比，能实现更低的噪声和振动。
西格玛光机/OptoSigma/Sigmakoki的精密自动平台/高精度XY轴平台/HST-XY轴/精密电动位移台/精密电动平台/高精度XY轴电动平移台阵容列表如下，HST-50XY，HST-100XY，HST-200XY，其中台面尺寸横轴均为165mm，竖轴为165mm、220mm、420mm，平台高度统一为120mm，行程范围从50mm到200mm，承载能力均为196N。
|
型号 |
台面尺寸 |
平台高度 |
行程 |
承载能力 |
|
HST-50XY |
165x165mm |
120mm |
50mm |
196N (20.0kgf) |
|
HST-100XY |
165x220mm |
120mm |
100mm |
196N (20.0kgf) |
|
HST-200XY |
165x420mm |
120mm |
200mm |
196N (20.0kgf) |
如希望更换电机型号请咨询我们。请参照自动平台系统客户问询单。如希望西格玛光机/Sigmakoki/OptoSigma将客户现有的X轴平台和新购买的X轴平台组装在一起的话，需要另外收费的，也请咨询我们。
精密自动平台/高精度XY轴平台/HST-XY轴精密电动位移台/精密电动平台/高精度XY轴电动平移台
|
型号 |
HST-50XY |
HST-100XY |
HST-200XY |
||
|
机械技术指标 |
行程〔mm〕 |
50 |
100 |
200 |
|
|
台面尺寸〔mm〕 |
165×165 |
165×220 |
165×420 |
||
|
丝杠〔mm〕 |
滚珠丝杠直径10，导程2 |
滚珠丝杠直径10，导程2 |
滚珠丝杠直径10，导程2 |
||
|
导轨形式 |
十字交叉滚柱 |
十字交叉滚柱 |
十字交叉滚柱 |
||
|
主要材料 |
钢材 |
钢材 |
钢材 |
||
|
自重〔kg〕 |
17.4 |
21.2 |
37.4 |
||
|
精度技术指标 |
分辨率 |
（整步）〔μm/脉冲〕 |
4 |
4 |
4 |
|
（半步）〔μm/脉冲〕 |
2 |
2 |
2 |
||
|
最大速度〔mm/sec〕 |
10 |
10 |
20 |
||
|
定位精度〔μm〕 |
10 |
12 |
15 |
||
|
重复定位精度〔μm〕 |
2 |
2 |
2 |
||
|
承载能力〔N〕 |
196（20.0kgf） |
196（20.0kgf） |
196（20.0kgf） |
||
|
空行程〔μm〕 |
1 |
1 |
1 |
||
|
传动副间隙〔μm〕 |
1 |
1 |
1 |
||
|
XY垂直度〔μm〕 |
5 |
5 |
10 |
||
|
传感器 |
传感器型号 |
微型光电传感器：GP1S092HCPIF（夏普（株）） |
|||
|
极限位置传感器 |
有（常闭） |
有（常闭） |
有（常闭） |
||
|
原点传感器 |
有（常开） |
有（常开） |
有（常开） |
||
|
近接原点传感器 |
有（常开） |
有（常开） |
有（常开） |
||
|
电机／传感器技术指标 |
||||
|
电机 |
类型 |
5相步进电机 1.4A/相（ORIENTAL MOTOR（株）） |
||
|
型号 |
PKP544N18B（□42mm） |
PKP544N18B（□42mm） |
PKP546N18B（□42mm） |
|
|
步距角 |
0.72° |
|||
|
传感器 |
电源电压 |
DC5〜24V±10% |
||
|
消耗电流 |
160mA以下（1轴80mA以下、1个传感器20mA以下） |
|||
|
输出端电气特性 |
NPN集电极开路输出 DC30V以下50mA以下 |
|||
|
信号的含义 |
遮光时：输出晶体管OFF（截止）：极限位置传感器 遮光时：输出晶体管ON（导通）：原点传感器，近接原点传感器 |
|||
|
（参考值）单轴使用时的精度 |
|||||
|
型号 |
HST-50X |
HST-100X |
HST-200X |
||
|
精度技术指标 |
扭矩刚度 |
俯仰〔″/N·cm〕 |
0.01 |
0.01 |
0.01 |
|
偏摆〔″/N·cm〕 |
0.01 |
0.01 |
0.01 |
||
|
转动〔″/N·cm〕 |
0.005 |
0.005 |
0.005 |
||
|
平行度〔μm〕 |
50 |
70 |
100 |
||
|
运动平行度〔μm〕 |
10 |
10 |
20 |
||
|
电缆型号 |
||
|
电缆 |
驱动器电缆 |
D15D15A-CA |
|
推荐选用的驱动器／控制器型号 |
||
|
电器系统 |
驱动器 |
SG-5M，MC-S0514ZU，SG-514MSC，MC-7514PCL |
|
控制器 |
HSC-103，SHOT-302GS，SHOT-304GS，HIT-M·HIT-SH, PGC-04-U |
|
