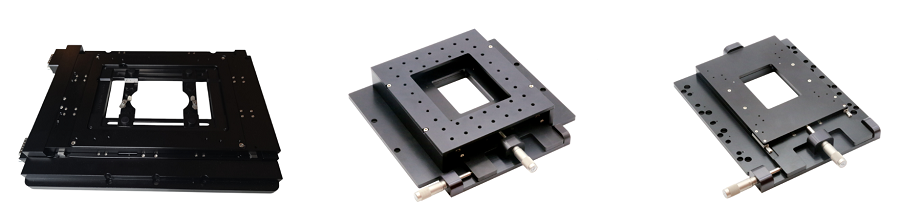

法国PIZEOCONCEPT压电位移台的LT系列型号均为100um，200um，300um的型号选择，其中LT5和LT6两款压电位移台型号还带有旋转轴向的偏转。法国PIZEOCONCEPT压电线性平移台的LT系列所有的型号均可以应用在厂家所提供的混合系统中。用户在选定了纳米定位器后还能选选择PIZEOCONCEPT的大行程手动载物台或者自动载物台。直接满足客户的大小行程和固定的要求。
除了LT系列压电柔性铰链平台法国PIZEOCONCEPT公司还提供有允许堆叠，加装波片样品，物镜定位等多种型号的纳米定位器，针对不同的用户需求。也提供适用于尼康，蔡司，徕卡，奥林巴斯等常用显微镜型号的显微镜载物台套件。如果您想进一步了解法国PIZEOCONCEPT公司的其他的纳米定位器产品，欢迎来电咨询我们。
法国PIZEOCONCEPT纳米定位器的LT系列型号主要是为了适配在中小型位移系统中的微小位移而推出的。LT型号在PIZEOCONCEPT众多压电柔性铰链平台中的主要特点就是轻薄。PIZEOCONCEPT向客户提供LT系列2轴，3轴，5轴，6轴的压电位移台选择，从100~300um的压电线性平移台行程可选。
此外法国PIZEOCONCEPT标准的LT系列压电位移台（Nano-positioning System）由铝制成，100μm版本则采用了因瓦合金材质，在常规的纳米定位器使用中因瓦合金材质能提供更高的热稳定性，使得压电柔性铰链平台更加适合布鲁克 AFM 升级等应用。
LT系列压电位移台（Nano-positioning System）产品主要参数：
|
型号 |
LT2.100 |
LT2.200 |
LT2.300 |
|
行程（um） |
100 |
200 |
300 |
|
分辨率（nm） |
0.1 |
0.2 |
0.3 |
|
噪声基底（典型值nm） |
0.01 |
0.02 |
0.03 |
|
重复精度（nm） |
0.2 |
0.4 |
0.6 |
|
XY谐振频率（Hz） |
500/400 |
400/350 |
300/250 |
|
传感器类型 |
Silicon HR Sensor |
||
|
水平最大负载（kg） |
1 |
||
|
垂直最大负载（kg） |
0.5 |
||
|
规格W×L×H（mm） |
155.5×152.5×15.5 |
||
|
压电线性平移台型号 |
LT3.100 |
LT3.200 |
LT3.300 |
|
行程（um） |
100 |
200 |
300 |
|
分辨率（nm） |
0.1 |
0.2 |
0.3 |
|
噪声基底（典型值nm） |
0.01 |
0.02 |
0.03 |
|
重复精度（nm） |
0.2 |
0.4 |
0.6 |
|
XY谐振频率（Hz） |
500/400/400 |
400/350/300 |
300/250/250 |
|
传感器类型 |
Silicon HR Sensor |
||
|
水平最大负载（kg） |
1 |
||
|
垂直最大负载（kg） |
0.5 |
||
|
规格W×L×H（mm） |
155.2×193×20.7 |
||
|

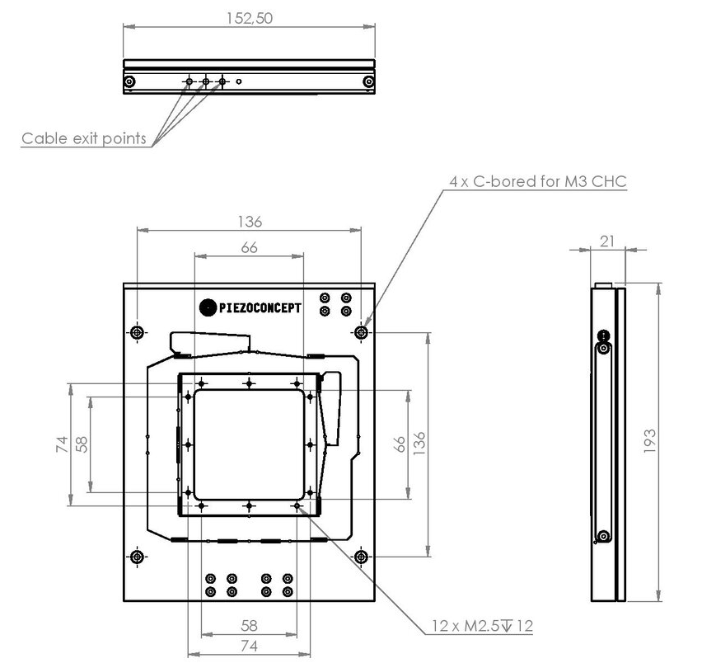

压电线性平移台型号 |
LT5.100 |
LT5.200 |
LT5.300 |
|
直线行程（um） |
100×100×100 |
200×200×200 |
300×300×300 |
|
偏转行程（mrad） |
1.1×1.5 |
2.3×3 |
3.5×4.5 |
|
直线分辨率（nm） |
0.1 |
0.2 |
0.3 |
|
偏转分辨率（nrad） |
1.1/1.5 |
2.2/3 |
3.3/4.5 |
|
XY谐振频率（Hz） |
500/400/400 |
400/350/300 |
300/250/250 |
|
传感器类型 |
Silicon HR Sensor |
||
|
水平最大负载（kg） |
0.5 |
||
|
垂直最大负载（kg） |
0.3 |
||
|
规格W×L×H（mm） |
193×152.5×21 |
||
|

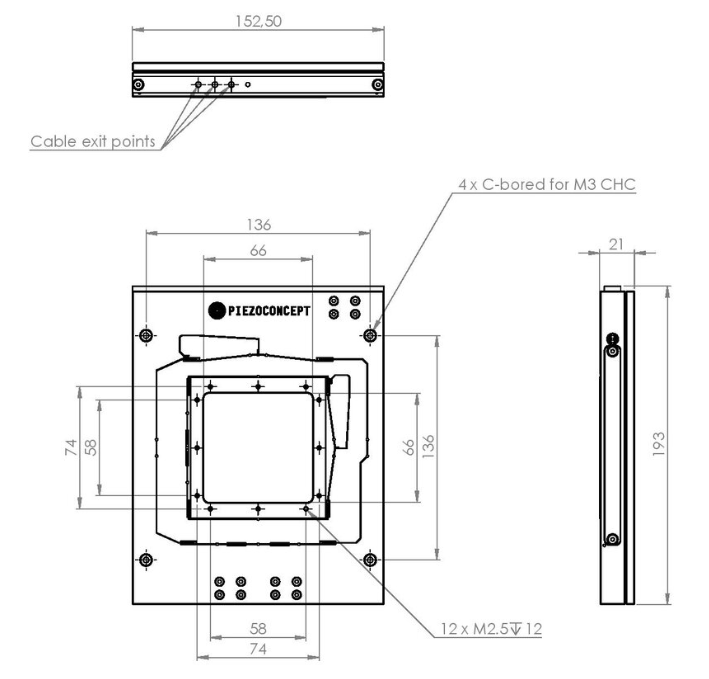

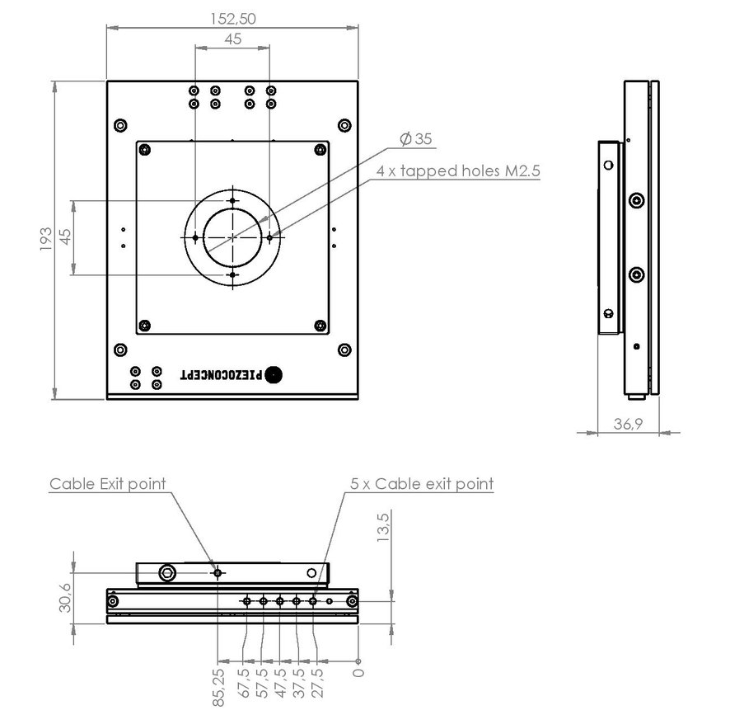

压电线性平移台型号 |
LT6.100 |
LT6.200 |
LT6.300 |
|
直线行程（um） |
100×100×100 |
200×200×200 |
300×300×300 |
|
偏转行程（mrad） |
1.1×1.5×5 |
2.3×3×5 |
3.5×4.5×5 |
|
直线分辨率（nm） |
0.1 |
0.2 |
0.3 |
|
偏转分辨率（nrad） |
1.1/1.5/5 |
2.2/3/5 |
3.3/4.5/5 |
|
XY谐振频率（Hz） |
500/400/400 |
400/350/300 |
300/250/250 |
|
传感器类型 |
Silicon HR Sensor |
||
|
水平最大负载（kg） |
0.5 |
||
|
垂直最大负载（kg） |
0.3 |
||
|
规格W×L×H（mm） |
193×152.5×36.9 |
||
