西格玛光机、OptoSigma和Sigmakoki提供了一种采用滚珠型导轨的自动平台，价格实惠，性能适中至高。该平台采用丝杠驱动，相较于TSDM型平台具有更出色的耐久性。它采用了这些品牌独特的高精度一体加工滚珠型导轨，在价格上比TAMM系列更具优势。

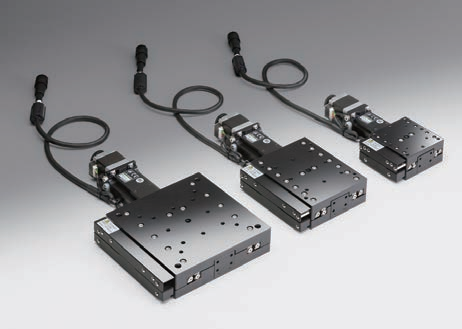

HPS高性能自动平台/HPS高性能自动滑台/HPS-X轴高性能平台/HPS高性能电动平台/HPS高性能电动位移台阵容列表如下。其型号为：HPS60-20X-M5、HPS80-50X-M5、HPS120-60X-M5，其中台面尺寸分为60*60mm，100*80mm，120*120mm，平台高度在该系列中统一为30mm，行程由20mm、50mm、60mm组成，承载能力为49N、73.5N、98N。四个主要参数均是随着型号数值增大而增大。
|
型号 |
台面尺寸 |
平台高度 |
行程 |
承载能力 |
|
HPS60-20X-M5 |
60x60mm |
30mm |
20mm |
49N (5.0kgf) |
|
HPS80-50X-M5 |
100x80mm |
30mm |
50mm |
73.5N (7.5kgf) |
|
HPS120-60X-M5 |
120x120mm |
30mm |
60mm |
98N (10.0kgf) |
HPS高性能自动平台/HPS高性能自动滑台/HPS-X轴/ HPS高性能电动平台/HPS高性能电动位移台
|
型号 |
HPS60-20X-M5 |
HPS80-50X-M5 |
HPS120-60X-M5 |
||
|
机械技术指标 |
行程〔mm〕 |
20 |
50 |
60 |
|
|
台面尺寸〔mm〕 |
60×60 |
100×80 |
120×120 |
||
|
丝杠〔mm〕 |
滚珠丝杠直径φ6 导程1 |
滚珠丝杠直径φ6 导程1 |
滚珠丝杠直径φ6 导程1 |
||
|
导轨形式 |
滚珠型导轨 |
TSD一体型导轨 |
TSD一体型导轨 |
||
|
主要材料 |
铝合金 |
铝合金 |
铝合金 |
||
|
表面处理 |
黑色氧化 |
黑色氧化 |
黑色氧化 |
||
|
自重〔kg〕 |
0.6 |
1 |
1.5 |
||
|
精度技术指标 |
分辨率 |
（整步）〔μm/脉冲〕 |
2 |
2 |
2 |
|
（半步）〔μm/脉冲〕 |
1 |
1 |
1 |
||
|
最大速度〔mm/sec〕 |
10 |
10 |
10 |
||
|
定位精度〔μm〕 |
15 |
25 |
25 |
||
|
重复定位精度〔μm〕 |
±１ |
±2 |
±2 |
||
|
承载能力〔N〕 |
49（5kgf） |
73.5（7.5kgf） |
98（10kgf） |
||
|
扭矩刚度 |
俯仰〔″/N·cm〕 |
0.4 |
0.5 |
0.5 |
|
|
偏摆〔″/N·cm〕 |
0.4 |
0.5 |
0.5 |
||
|
转动〔″/N·cm〕 |
0.3 |
0.2 |
0.2 |
||
|
空行程〔μm〕 |
1 |
2 |
2 |
||
|
传动副间隙〔μm〕 |
1 |
2 |
2 |
||
|
平行度〔μm〕 |
30 |
40 |
50 |
||
|
运动平行度〔μm〕 |
10 |
10 |
10 |
||
|
俯仰〔″〕/偏摆〔″〕 |
25/25 |
30/25 |
30/25 |
||
|
传感器 |
传感器型号 |
微型光电传感器：GP1S097HCZ（夏普（株）） |
|||
|
极限位置传感器 |
有（常闭） |
有（常闭） |
有（常闭） |
||
|
原点传感器 |
有（常开） |
有（常开） |
有（常开） |
||
|
近接原点传感器 |
无 |
无 |
无 |
||
|
电机／传感器技术指标 |
||
|
电机 |
类型 |
5相步进电机 0.75A/相（ORIENTAL MOTOR（株）） |
|
型号 |
PK523HPB-C12（□28mm） |
|
|
步距角 |
0.72° |
|
|
传感器 |
电源电压 |
DC5〜24V±10% |
|
消耗电流 |
60mA以下（单个传感器20mA以下） |
|
|
输出端电气特性 |
NPN集电极开路输出DC30V以下50mA以下 |
|
|
信号的含义 |
遮光时：输出晶体管OFF（截止）：极限位置传感器 遮光时：输出晶体管ON（导通）：原点传感器 |
|
|
推荐选用的驱动器／控制器型号 |
||
|
电器系统 |
驱动器 |
SG-5M，SG-5MA，MC-S0514ZU，SG-514MSC，MC-7514PCL |
|
控制器 |
GSC-01,GSC-02,SHOT-702,GIP-101,HSC-103, SHOT-302GS,SHOT-304GS,HIT-M·HIT-S,PGC-04-U |
|
