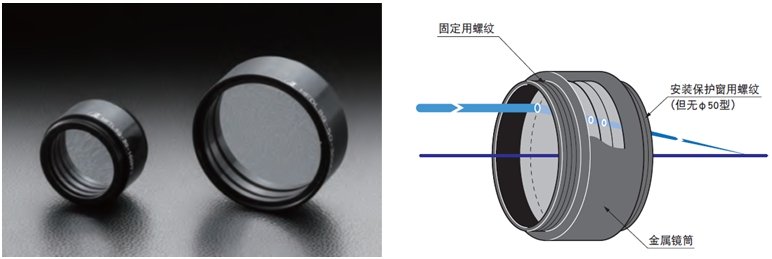

该聚光透镜由合成石英材料构成，具备承受高输出激光能量或强脉冲激光的能力，特别适用于光纤激光系统。它可以作为准直器和聚焦镜，用于处理Yb光纤激光、YAG激光、YVO4激光等多种类型的固体激光。对于焦距不小于60mm的透镜，其在1064nm波长下已有效校正了球差和慧差，能够将准直激光束聚焦至接近衍射极限的光斑尺寸。镀有宽带增透膜，可使用于1040〜1150nm的波长范围的光纤耦合激光。在632.8nm也有一定的透过率，可以使用He-Ne激光作为光导
Sigmakoki光纤激光用聚光透镜HFTLSQ/HFDLSQ技术参数表：
|
型号 |
焦点距离f〔mm〕 |
外径 φDc〔mm〕 |
通光口径 φDe〔mm〕 |
长度L〔mm〕 |
固定用螺纹Ma |
安装用螺纹Mb |
NA |
工作距离WD〔mm〕 |
视场角〔°〕 |
|
HFTLSQ-15-20PF1 |
20.0 |
φ24 |
φ12 |
16 |
M22 P0.75 |
M22 P0.75 |
0.30 |
13.7 |
±1.8 |
|
HFTLSQ-20-30PF1 |
30.3 |
φ30 |
φ17 |
21 |
M28 P0.75 |
M28 P0.75 |
0.28 |
22.0 |
±1.2 |
|
HFTLSQ-30-40PF1 |
40.0 |
φ36 |
φ27 |
31 |
M34 P0.75 |
M28 P0.75 |
0.34 |
24.9 |
±1 |
|
HFTLSQ-30-50PF1 |
50.0 |
φ36 |
φ27 |
28 |
M34 P0.75 |
M28 P0.75 |
0.27 |
35.4 |
±1 |
|
HFTLSQ-30-60PF1 |
60.1 |
φ36 |
φ27 |
23 |
M34 P0.75 |
M34 P0.75 |
0.22 |
51.4 |
±1 |
|
HFTLSQ-30-80PF1 |
80.0 |
φ36 |
φ27 |
23 |
M34 P0.75 |
M34 P0.75 |
0.17 |
71.7 |
±1 |
|
HFTLSQ-30-100PF1 |
100.0 |
φ36 |
φ27 |
23 |
M34 P0.75 |
M34 P0.75 |
0.14 |
92.7 |
±1 |
|
HFDLSQ-30-150PF1 |
150.0 |
φ36 |
φ27 |
18 |
M34 P0.75 |
M34 P0.75 |
0.09 |
131.0 |
±1 |
|
HFTLSQ-50-100PF1 |
99.9 |
φ54 |
φ47 |
35 |
M50.9 P0.75 |
－ |
0.24 |
84.2 |
±1 |
|
HFDLSQ-50-200PF1 |
199.6 |
φ54 |
φ47 |
23 |
M50.9 P0.75 |
－ |
0.12 |
185.7 |
±1 |
|
HFDLSQ-50-300PF1 |
300.0 |
φ54 |
φ47 |
23 |
M50.9 P0.75 |
－ |
0.08 |
286.2 |
±1 |
Optosigma光纤激光用聚光透镜HFTLSQ/HFDLSQ技术指标
|
共同指标 |
|
|
材质 |
合成石英 |
|
镜筒材质 |
铝合金 表面处理：阳板氧化发黑 |
|
设计波长 |
1064nm |
|
镀膜 |
增透膜 |
|
透过率 |
＞98.5%（1060〜1080nm） ＞97% （1040〜1150nm） ＞53% （600〜700nm） |
|
激光损伤阈值 |
7J/cm2（脉冲宽10ns，重复频率20Hz） |
西格玛光机光纤激光用聚焦镜HFTLSQ/HFDLSQ使用注意事项
-光纤激光用聚焦镜令无限远物体成像于焦点位置，或将点光源转化为平行光。如果要对近距离的物体进行成像，透镜的光学性能将不能得到充分发挥。
-入射光要从指定方向进入聚光透镜，一定要使平行光从上面（刻图章）入射到透镜中。如果入射光从反方向射入透镜，将导致球差恶化，焦点光斑变大，成像模糊。
-在设计波长之外的条件下使用时，导致球差恶化，透过率降低。
-使用大功率激光器，或在热源附近使用时，可能导致聚光透镜温度升高，焦距变化。如果长时间使用时一定要有良好的散热措施。
-入射光束直径太小的话，反而不能得到小的光斑。
-这个聚光透镜不是消色透镜，没有校正色差。
Optosigma光纤激光用聚光透镜HFTLSQ/HFDLSQ产品应用信息
-备有固定聚光透镜的专用支架（LHF-M29-25，LHF-M34-30，LHF-M50.9-50)。

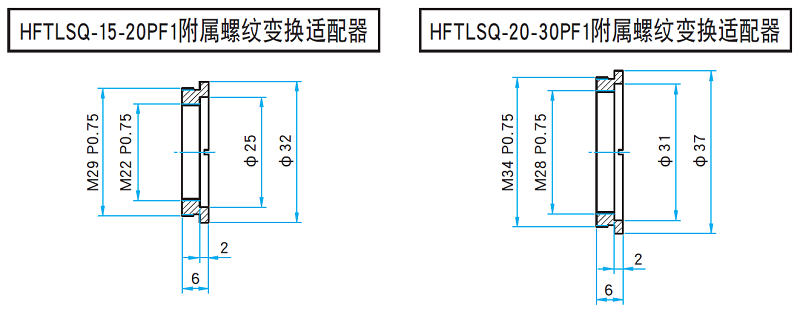

-HFTLSQ-15-20PF1附带安装到聚光透镜支架（LHF-M29-25）时需要的专用适配器。
-HFTLSQ-20-30PF1附带安装到聚光透镜支架（LHF-M34-30）时需要的专用适配器。
-承接制造产品目录之外的高能量脉冲激光或指定波长的产品。
-按照客户技术指标，可以进行数百个量级的批量生产。
-为了保护透镜以避免被激光加工时溅出的粉末所损伤，可以配置另外销售的保护窗玻璃

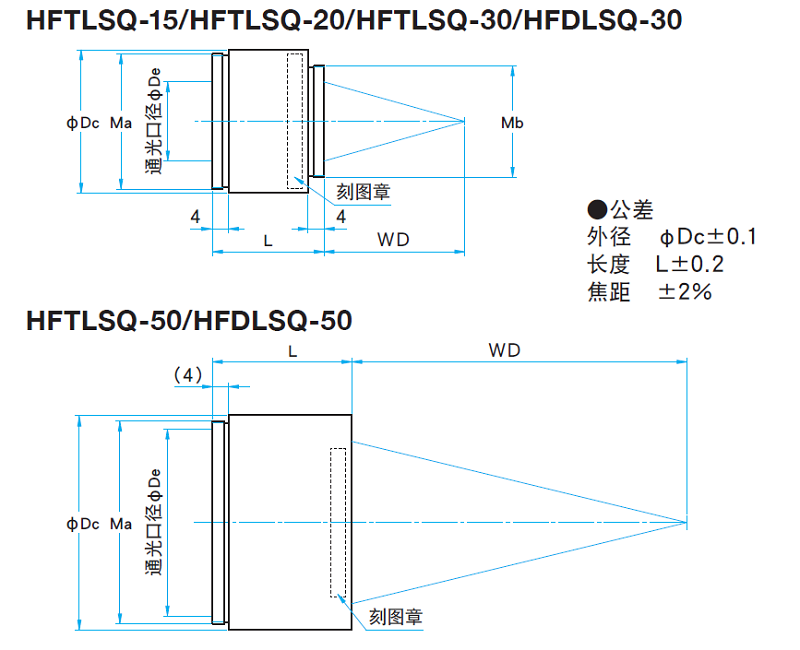

Sigmakoki光纤激光用聚光透镜HFTLSQ/HFDLSQ外形图：
单位：mm
西格玛光机PG保护窗玻璃和PGH保护窗玻璃固定套
聚光透镜上可以安装防护玻璃防护激光加工溅出的粉末。防护玻璃备有3中尺寸。防护玻璃支架（PGH）适用于可见光消色差聚光透镜和YAG激光聚光透镜
Sigmakoki保护窗玻璃及支架应用信息和使用注意事项
-由于防护玻璃无镀膜，存在表面反射损失，所以透过率为90%左右。
-也承接制造蒸镀特定波长防反射膜的防护玻璃。（1个开始）
-防护玻璃变脏，透过率降低的时候，请换用新的防护玻璃。（消耗品）

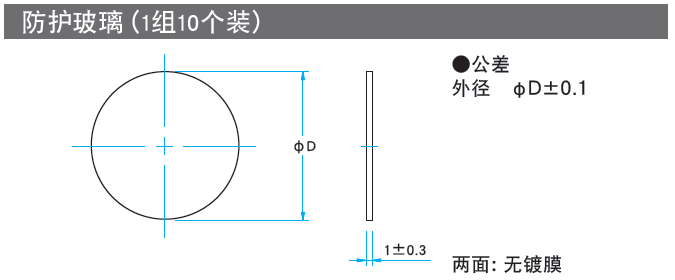

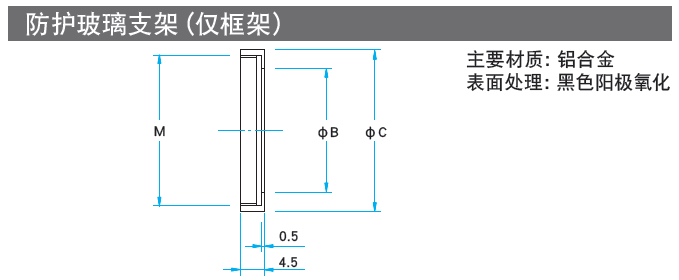

保护窗玻璃及支架外形图：
|
型号 |
φD〔mm〕 |
适用防护玻璃支架 |
|
PG-21 |
φ21 |
PGH-24 |
|
PG-27 |
φ27 |
PGH-30 |
|
PG-33 |
φ33 |
PGH-36 |
|
型号 |
M |
φB〔mm〕 |
φC〔mm〕 |
防护玻璃直径〔mm〕 |
|
PGH-24 |
M22 P0.75 |
φ18 |
φ24 |
φ21 |
|
PGH-30 |
M28 P0.75 |
φ23 |
φ30 |
φ27 |
|
PGH-36 |
M34 P0.75 |
φ29 |
φ36 |
φ33 |
固定式聚光透镜镜架LHF

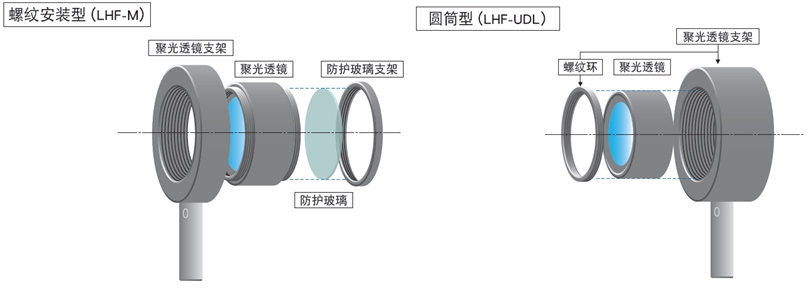

与聚光透镜组合的固定支架或防护玻璃，请依据下面的表格选择。固定聚光透镜的支架有2种。螺纹安装型（LHF-M）：可见光消色差聚光透镜、YAG激光聚光透镜、光纤激光用聚光透镜、紫外聚光透镜的一部分。圆筒型（LHF-UDL） 紫外消色差聚光透镜。
固定式聚光透镜镜架LHF型号汇总
|
聚光透镜的适用支架，适用防护玻璃对照表 |
|||
|
型号 |
防护玻璃 |
防护玻璃支架 |
适用支架 |
|
可见光消色差聚光透镜 |
|||
|
ATL-30-40PY2 |
PG-33 |
PGH-36 |
LHF-M34-30 |
|
ATL-30-50PY2 |
|||
|
ATL-30-60PY2 |
|||
|
NADL-30-80PY2 |
|||
|
NADL-30-100PY2 |
|||
|
NADL-30-150PY2 |
|||
|
NADL-30-200PY2 |
|||
|
YAG激光聚光透镜 |
|||
|
NYTL-25-20PY1 |
PG-21 |
PGH-24 |
LHF-M29-25 |
|
NYTL-30-30PY1 |
PG-27 |
PGH-30 |
LHF-M34-30 |
|
NYTL-30-40PY1 |
|||
|
NYTL-30-50PY1 |
|||
|
NYDL-30-60PY1 |
PG-33 |
PGH-36 |
|
|
NYDL-30-80PY1 |
|||
|
NYDL-30-100PY1 |
|||
|
NYDL-30-150PY1 |
|||
|
光纤激光用激光透镜 |
|||
|
HFTLSQ-15-20PF1 |
(PG-21) |
PGH-24 |
专用适配器＋LHF-M29-25 |
|
HFTLSQ-20-30PF1 |
(PG-27) |
PGH-30 |
专用适配器＋LHF-M34-30 |
|
HFTLSQ-30-40PF1 |
LHF-M34-30 |
||
|
HFTLSQ-30-50PF1 |
|||
|
HFTLSQ-30-60PF1 |
(PG-33) |
PGH-36 |
|
|
HFTLSQ-30-80PF1 |
|||
|
HFTLSQ-30-100PF1 |
|||
|
HFDLSQ-30-150PF1 |
|||
|
HFTLSQ-50-100PF1 |
|
LHF-M50.9-50 |
|
|
HFDLSQ-50-200PF1 |
|||
|
HFDLSQ-50-300PF1 |
|||
|
紫外聚光透镜 |
|||
|
ETL-30-40P |
(PG-33) |
PGH-36 |
LHF-M34-30 |
|
ETL-30-50P |
|||
|
ETL-30-60P |
|||
|
ETL-30-80P |
|||
|
NEDL-30-100P |
|||
|
NEDL-30-150P |
|||
|
NEDL-30-200P |
|||
|
EDL-50-100P |
|
LHF-M50.9-50 |
|
|
EDL-50-150P |
|||
|
EDL-50-200P |
|||
|
EDL-50-250P |
|||
|
EDL-50-300P |
|||
|
紫外消色差聚光透镜 |
|||
|
UDL-30-50P |
|
LHF-UDL-30 |
|
|
UDL-30-80P |
|||
|
UDL-30-100P |
|||
|
NUDL-30-150P |
|||
|
NUDL-30-200P |
|||
|
UDL-40-80P |
LHF-UDL-40 |
||
|
NUDL-40-100P |
|||
|
NUDL-40-150P |
|||
|
NUDL-40-200P |
|||
|
NUDL-40-250P |
|||
|
UDL-50-100P |
LHF-UDL-50 |
||
|
NUDL-50-150P |
|||
|
NUDL-50-200P |
|||
|
NUDL-50-250P |
|||
|
NUDL-50-300P |
|||

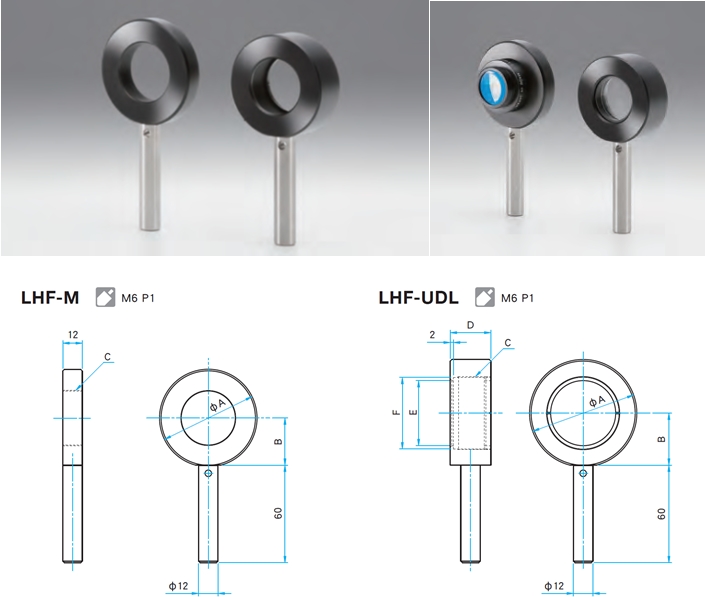

Optosigma固定式聚光透镜镜架LHF-UDL/LHF-M
固定式聚焦镜镜架是聚光透镜专用镜架。适用于光学实验中需要安装聚光透镜时使用。加工了内螺纹，便于安装各种尺寸的聚光透镜。选购时，请参照下面的聚光透镜对应镜架一览表。
西格玛光机固定式聚光透镜镜架LHF-UDL/LHF-M使用信息
-聚光镜的详细数据请参考光学元器件＞ME光学＞聚光镜 W3078
-保护镜和保护镜镜架的详细数据请参考 光学元件＞ME光学＞聚光镜 W3081
-承接定制更改聚焦镜镜架立柱长度。（如订货时指定了立柱长度的话，我们负责更换长度后出货。）立柱长度相差大，也许会收取一定的差额费用，详情请咨询。
固定式聚光透镜镜架LHF-UDL/LHF-M技术指标
|
技术指标 主要材料：铝合金 表面处理：黑色氧化 |
||||||||
|
型号 |
选购件编码 |
φA〔mm〕 |
B〔mm〕 |
C |
D〔mm〕 |
E〔mm〕 |
F〔mm〕 |
自重〔kg〕 |
|
LHF-M29-25 |
N/UU |
φ56 |
27 |
M29 P0.75 |
－ |
－ |
－ |
0.11 |
|
LHF-M34-30 |
N/UU |
φ60 |
29 |
M34 P0.75 |
－ |
－ |
－ |
0.11 |
|
LHF-M50.9-50 |
N/UU |
φ70 |
34 |
M50.9 P0.75 |
－ |
－ |
－ |
0.11 |
|
LHF-UDL-30 |
N/UU |
φ56 |
27 |
M34.85 P0.75 |
23 |
30 |
34 |
0.15 |
|
LHF-UDL-40 |
N/UU |
φ66 |
32 |
M44.85 P0.75 |
25 |
40 |
44 |
0.18 |
|
LHF-UDL-50 |
N/UU |
φ76 |
37 |
M54.85 P0.75 |
28 |
50 |
54 |
0.22 |
Optosigma固定式聚光透镜镜架LHF-UDL/LHF-M型号汇总
|
聚光透镜型号 |
保护镜 |
保护镜镜架 |
适用镜架 |
|
可见光消色差聚光透镜 |
|||
|
ATL-30-40PY2 |
PG-33 |
PGH-36 |
LHF-M34-30 |
|
ATL-30-50PY2 |
|||
|
ATL-30-60PY2 |
|||
|
NADL-30-80PY2 |
|||
|
NADL-30-100PY2 |
|||
|
NADL-30-150PY2 |
|||
|
NADL-30-200PY2 |
|||
|
YAG激光用聚光透镜 |
|||
|
NYTL-25-20PY1 |
PG-21 |
PGH-24 |
LHF-M29-25 |
|
NYTL-30-30PY1 |
PG-27 |
PGH-30 |
LHF-M34-30 |
|
NYTL-30-40PY1 |
|||
|
NYTL-30-50PY1 |
|||
|
NYDL-30-60PY1 |
PG-33 |
PGH-36 |
|
|
NYDL-30-80PY1 |
|||
|
NYDL-30-100PY1 |
|||
|
NYDL-30-150PY1 |
|||
|
光纤激光用聚光透镜 |
|||
|
HFTLSQ-15-20PF1 |
PG-21 |
PGH-24 |
专用适配器＋LHF-M29-25 |
|
HFTLSQ-20-30PF1 |
PG-27 |
PGH-30 |
专用适配器＋LHF-M34-30 |
|
HFTLSQ-30-40PF1 |
LHF-M34-30 |
||
|
HFTLSQ-30-50PF1 |
|||
|
HFTLSQ-30-60PF1 |
PG-33 |
PGH-36 |
|
|
HFTLSQ-30-80PF1 |
|||
|
HFTLSQ-30-100PF1 |
|||
|
HFDLSQ-30-150PF1 |
|||
|
HFTLSQ-50-100PF1 |
|
LHF-M50.9-50 |
|
|
HFDLSQ-50-200PF1 |
|||
|
HFDLSQ-50-300PF1 |
|||
|
聚光透镜型号 |
保护镜 |
保护镜镜架 |
适用镜架 |
|
紫外聚光透镜 |
|||
|
ETL-30-40P |
PG-33 |
PGH-36 |
LHF-M34-30 |
|
ETL-30-50P |
|||
|
ETL-30-60P |
|||
|
ETL-30-80P |
|||
|
NEDL-30-100P |
|||
|
NEDL-30-150P |
|||
|
NEDL-30-200P |
|||
|
EDL-50-100P |
|
LHF-M50.9-50 |
|
|
EDL-50-150P |
|||
|
EDL-50-200P |
|||
|
EDL-50-250P |
|||
|
EDL-50-300P |
|||
|
紫外消色差聚光透镜 |
|||
|
UDL-30-50P |
|
LHF-UDL-30 |
|
|
UDL-30-80P |
|||
|
UDL-30-100P |
|||
|
NUDL-30-150P |
|||
|
NUDL-30-200P |
|||
|
UDL-40-80P |
LHF-UDL-40 |
||
|
NUDL-40-100P |
|||
|
NUDL-40-150P |
|||
|
NUDL-40-200P |
|||
|
NUDL-40-250P |
|||
|
UDL-50-100P |
LHF-UDL-50 |
||
|
NUDL-50-150P |
|||
|
NUDL-50-200P |
|||
|
NUDL-50-250P |
|||
|
NUDL-50-300P |
|||
