作者：维尔克斯 时间：2025-5-16 10:50:03
B.halle是一家享有盛誉的光学元件制造商，以其生产的各类高品质波片而闻名。Alphalas则专注于激光、光学以及激光相关电子领域，主要提供激光器、激光系统、激光相关电子元件以及光学元件等产品。B.halle与Alphalas都是德国知名的光学企业。B.halle的菲涅尔菱形1/4相位延迟片BHN 2016.0046.0001可用于1-15μm的波段，Alphalas的远红外相位延迟片PO-TWP-L4-25-FIR的波长范围是1-19μm。
Alphalas的远红外相位延迟片PO-TWP-L4-25-FIR可在1-19μm范围内调谐，因此也被称为1-19μm宽带可调谐波片。PO-TWP-L4-25-FIR的孔径为24mm，无镀膜，安装在特殊的倾斜/旋转支架中，如下图。这种结构的好处是可以通过调整角度来实现全波段范围内的四分之一相位延迟。
通过B.halle与Alphalas宽波段1/4波片的对比，从相位延迟曲线可以看出BHN 2016.0046.0001在整个1-15μm波段范围内能实现精准1/4相位延迟的波段在3.2μm左右（下图），圆偏振效果是最好的。其他波段位置是椭圆偏振。而PO-TWP-L4-25-FIR由于是可通过调整角度来实现精准的相位延迟，在整个范围内圆偏振效果都是很好的。但是，Alphalas1-19μm宽带可调谐波片是需要手动调节的，因此角度调节会比较麻烦。因此要在宽波段内实现1/4相位延迟，BHN 2016.0046.0001的使用更加方便，但价格更高。Alphalas1-19μm宽带可调谐波片的波长范围更广，价格更低，但是调节会更麻烦。客户可以根据实际情况，选择合适的远红外相位延迟片。

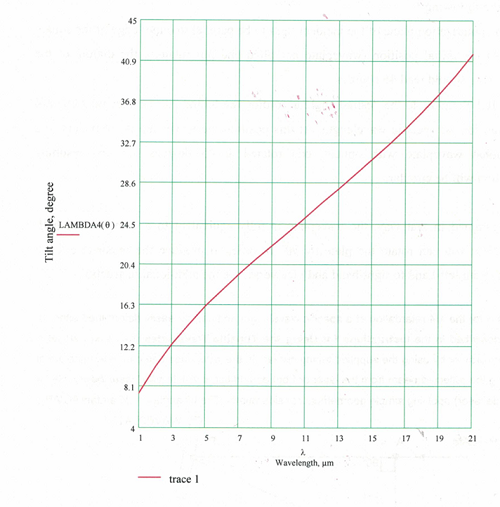

Alphalas远红外相位延迟片的角度调节曲线
B.halle的1-15μm超宽带消色差波片BHN 2016.0046.0001采用的是菲涅尔菱形结构（如下图），因此也被称为菲涅尔菱形1/4相位延迟片。BHN 2016.0046.0001不是通过引入光程差来产生相移，而是通过在全内反射中利用s偏振分量和p偏振分量之间的相位差来产生相移。这种相移仅显示微小的光谱变化，这使得波片适用于非常宽的光谱范围。B.halle提供由熔融石英或冕玻璃 N-BK7 制成的菲涅耳菱形波片，λ/4的延迟是通过单个平行 epiped 内的两个全内反射实现的。
