ARTRAY紫外相机，短波红外相机，可见光相机核心技术解析与典型故障应对指南

ARTRAY公司致力于“开发独特的图像系统”，专注于精密成像技术的创新，特别是在近红外（NIR）、短波红外（SWIR）和紫外光学的传感技术方面具有领先优势。ARTRAY相机产品线丰富，包括红外相机、InGaAs相机、紫外相机等，所有型号共享一些关键参数，如分辨率、传感器类型、接口类型、帧率和曝光模式等。本文旨在详细解释这些参数，以便为客户提供遇到类似问题时所需的解决方案。

一、ARTRAY工业相机高频问题与解决方案

 1. 安装与配置问题

- 驱动安装失败：需确认操作系统兼容性（如Windows 10支持USB3.0驱动），并检查设备管理器是否识别相机。

- 图像采集异常：若DEMO无图像输出，需检查镜头光圈是否开启，或通过移除镜头观察传感器感光状态。

- 不建议使用非原装USB3.0数据线，数据线阻抗可能不匹配，容易出现数据段丢失，无法全速传输，帧率下降，或无法识别相机等问题。

- 接口类型决定数据传输速度与兼容性。USB3.0接口传输快，适合实时检测;GigE接口传输距离远，抗干扰强，适合复杂厂房环境;Camera Link接口速度最快，但成本高，多用于科研或精密仪器。需根据设备连接需求选择。

- 相机放在强干扰源旁，可能会出现信号干扰导致接收故障。

 2. 图像质量问题

- 分辨率决定图像清晰度，通常以像素为单位，比如500万像素适合检测细小零件，1200万像素更适合大尺寸物体。分辨率越高，细节越丰富，但处理速度可能下降，存储空间占用更多，需根据实际检测精度和效率需求平衡。

- 帧率指每秒拍摄的图像数量，常见的有30帧、60帧或更高。高速生产线需要高帧率确保捕捉每个动作，避免漏检。帧率与分辨率成反比，高帧率下分辨率可能受限，需在两者间找到平衡点。

- 传感器类型影响成像质量，主流传感器分为CMOS和CCD。CMOS成本低、功耗小，适合大多数工业场景;CCD噪点更少，色彩还原度更高，适合高精度检测，但价格较高。选择时需考虑检测对象的颜色、纹理及环境光线条件。

- 偏色或白平衡异常：通过相机软件调整白平衡参数，或使用标准色卡进行校准。白平衡调整颜色准确性，避免偏色。自动白平衡适合光线稳定的环境，手动白平衡需用标准色卡校准，适合多色物体检测。若检测对象颜色单一，可关闭白平衡以减少处理时间。

- 曝光时间控制光线进入传感器的时间，影响图像亮度和动态模糊。短曝光适合高速运动物体，但需要充足光照:长曝光适合弱光环境，但物体移动会导致拖影。建议搭配光源同步调节，比如使用频闪灯减少环境光干扰。

- 噪点多与清晰度低：降低增益值（建议＜3dB）并增加曝光时间，同时确保环境光源充足（如补光LED亮度≥1000lux）。

- 运动物体拖影：切换至全局快门模式（如ARTCAM-130SWIR支持全局曝光），缩短曝光时间至1/1000s以下，并提高光源频闪速度。

 3. 性能优化问题

- 帧率不达标：检查接口带宽限制（如USB2.0最大传输速率480Mbps），优先选用USB3.0或Camera Link接口机型。

- 外触发失灵：确认触发信号类型（脉冲或电平），并按照说明书连接TRI+与TRI-端口，避免反接导致电路损坏。

- 由于ARTCAM存在不同型号，不同型号的快门换算不同，说明书里有换算表或换算公式。

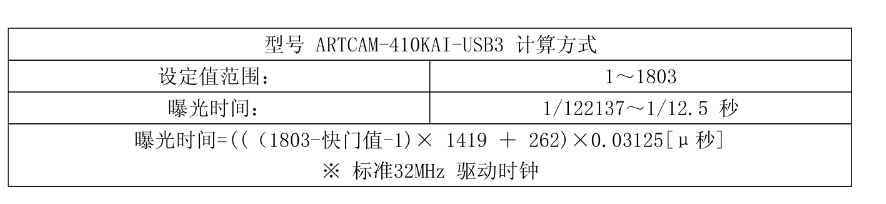

一个例子：以ARTCAM-410KAI-USB3为例，电子快门功能设置：

使用标准配备软件ART-Viewer，可在相机设置中对快门速度进行设定。由于各型号快门速度范围存在差异，设定参数时实际曝光时间需换算。

- 32MHz驱动时钟一个周期时间换算：T=1/32MHz=31.25ns

 4. 硬件兼容性问题

- 镜头匹配异常：C接口镜头需与传感器尺寸适配，例如1/2英寸传感器搭配6-50mm焦距镜头，避免成像黑边。

- 温度影响稳定性：高温环境下（＞35℃），建议选用带冷却功能的型号（如ARTCAM-990SWIR-TEC）。

二、ARTRAY工业相机核心技术参数详解

ARTRAY工业相机以其高精度、宽光谱响应和紧凑设计，在机器视觉领域占据重要地位。以下从核心参数、型号对比及典型应用三个维度展开解析。

1. 核心性能指标

-分辨率与传感器：ARTRAY相机，InGaAs相机覆盖130万至1400万像素范围，例如ARTCAM-1400MI-USB3型号的分辨率达4384×3288，采用Micron CMOS传感器。对于短波红外（SWIR）检测场景，ARTCAM-130SWIR的分辨率为1280×1024，支持400-1700nm宽光谱响应。

-帧率与接口：USB3.0接口相机如ARTCAM-900MI-USB3，帧率可达9.7fps；而高速型号ARTCAM-131TNIR在VGA（640×512）分辨率下帧率高达258fps。

-传感器尺寸与像元：像元尺寸直接影响成像精度，如ARTCAM-022MINI-BW-OP的像素为3.63μm×3.63μm，适合高精度检测；而短波红外相机ARTCAM-009TNIR的像元尺寸为20μm×20μm，增强近红外光捕捉能力。

 2. 典型型号对比

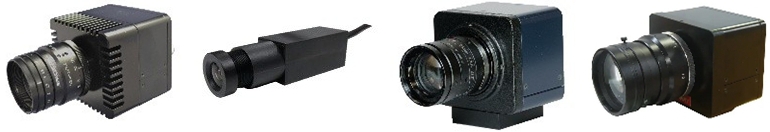

从左往右依次是130SWIR,022MINI,1400MI,0016TNIR产品图片

 3. 应用场景适配

-半导体检测：ARTCAM-130SWIR通过短波红外透视硅晶圆，精准识别内部裂纹与杂质。

-工业分拣：ARTCAM-022MINI-BW-OP搭配全局快门，适用于食品包装缺陷的高速检测。

-环境监测：ARTCAM-131TNIR的高帧率与宽动态范围，可实时捕捉水质污染物光谱特征。

 三、技术趋势与选型建议

- 智能化升级：新一代ARTRAY相机（如ARTCAM-500MI-USB3）已集成3A功能（自动曝光、对焦、白平衡），降低人工干预需求。

- 多光谱融合：短波红外与可见光相机的协同使用（如ARTCAM-130SWIR+ARTCAM-1400MI），可提升复合材料分拣精度。

- 选型优先级：

   - 高速场景：优先高帧率（≥100fps）+全局快门型号。

   - 精密检测：选择小像元（≤5μm）+高分辨率组合。

   - 严苛环境：注重防护等级（IP67）与宽温设计（-20℃~60℃）。
