作者：维尔克斯 时间：2025-6-16 10:32:54
Armadillo特种光纤在180纳米到18000纳米的极宽光谱范围内表现优异，光损耗极低，耦合效率高。其数值孔径在0.06到0.57之间，纤芯直径从40到2000微米不等，用途非常广泛。目前Armadillo的特种光纤分类下有五种产品：ArmD® POF塑料光纤、ArmD® Multi-Core Optical Fiber多芯光纤、ArmD® MID-IR中红外光纤、ArmD® Fiber Taper Products锥形光纤、ArmD® Metal-Coated Silica Fibers镀金属光纤。

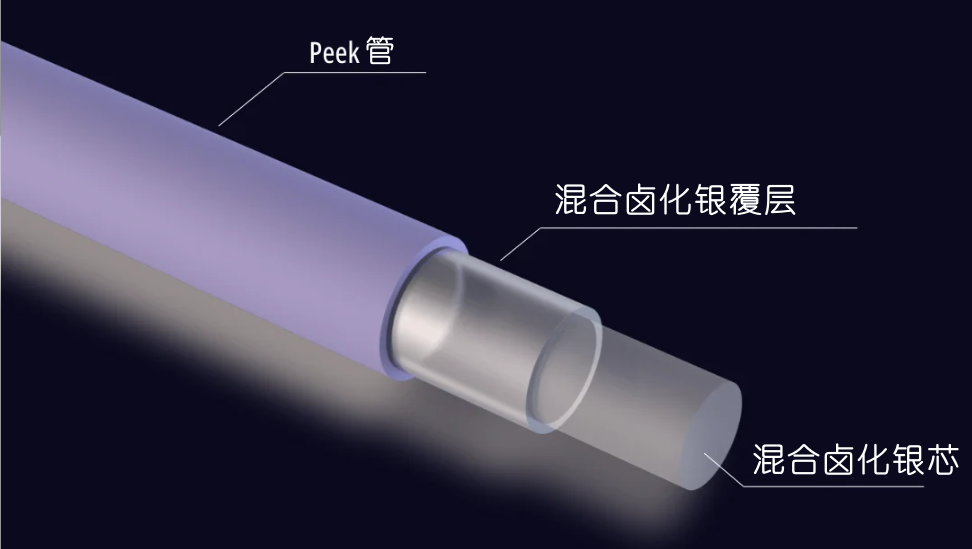

ArmD® MID-IR中红外光纤
ArmD® MID-IR，这种独特的MID-IR光纤包含一种光敏化合物（AgCl、AgBr），在中红外范围内具有极低的衰减值。
特点
-针对CO和CO2激光器应用进行了优化
-中红外（MIR）范围内的低衰减
-坚固灵活
-防潮材料
-提供芯/包层或纯芯版本
ArmD® MID-IR中红外光纤参数
|
特性 |
描述 |
|
波长 / 光谱范围 |
ArmD® MID-IR：4-18 μm |
|
数值孔径 (NA) |
0.13±0.02、0.25±0.02、0.35±0.02 |
|
工作温度 |
-273 °C~+140 °C |
|
标准直径（纤芯/包层） |
240/300 μm、600/700 μm、900/1000 μm |
|
纤芯折射率 |
2.1 |
|
反射损耗 @ 10.6 μm |
25% |
|
最小弯曲半径 |
100 × 光纤直径 |
|
最大弯曲半径 |
200 × 光纤直径 |
|
激光损伤阈值 |
连续波 CO₂ 激光 >12 kW/cm² |

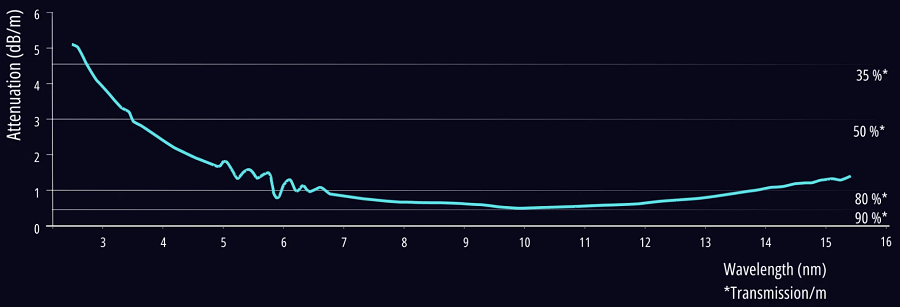

ArmD ® MID-IR衰减
ArmD® MID-IR中红外光纤应用
中红外光谱、柔性红外测温、柔性红外成像系统和量子级联激光器（QCL）的功率输送等应用的首选。
ArmD®MID-IR光纤使用说明
1.处理卤化银光纤：避免接触裸露的芯/包层；使用干燥、柔软的聚合物或纸张。切勿触摸光纤末端的表面，以防止激光损坏。保护光纤免受可见光和紫外线辐射，包括发光。
2.储存：通过在干燥、黑暗的环境中储存（例如，松散的黑色聚合物管）来保持光学性能。
3.储存期间的保护：用不透明的盖子盖住光纤尖端，以屏蔽污染和紫外线/可见光辐射。使用前取下盖子，最好是在红灯下。
4.防止变形：确保最小弯曲半径为光纤直径的100倍，以防止变形。
5.连接激光束：从低强度开始，在增加激光功率之前检查光斑尺寸。在强辐射期间，不要将光纤放置在离受照射区域太近的地方。
6.防止过热：当使用电缆进行激光切割或钻孔时，应采取冷却措施。防止光纤尖端熔化（熔点：约412°C）。
7.平滑光纤尖端：使用刀、解剖刀或金刚石刀的锋利边缘（最好由介电材料制成）。建议使用切片机以获得最佳结果；在第一次切割后缓慢切割光纤的薄部分。
ArmD® POF塑料光纤
聚甲基丙烯酸甲酯：塑料、阶跃折射率、多模光纤坚固、重量轻，与二氧化硅光纤不同，可以承受粗暴搬运和严重弯曲。这些优点使Armadillo的ArmD®POF特种光纤适用于广泛的应用。
特点
-优异的抗弯性
-易于处理
-防水
-高透光率
ArmD® POF塑料光纤参数
|
特性 |
描述 |
|
衰减@650nm(dB/km) |
≤150~≤200 |
|
接收角 |
55°~79° |
|
数值孔径 (NA) |
0.46±0.02、0.50±0.02、0.58±0.02、0.64±0.02，可根据要求定制 |
|
工作温度 |
最高 85 °C |
|
纤芯直径 |
可选范围：125~2000 μm |
|
最小弯曲半径 |
15 × 包层直径 |
|
特性 |
描述 |
|
衰减@650nm(dB/km) |
≤150~≤200 |
ArmD® Multi-Core Optical Fiber多芯光纤

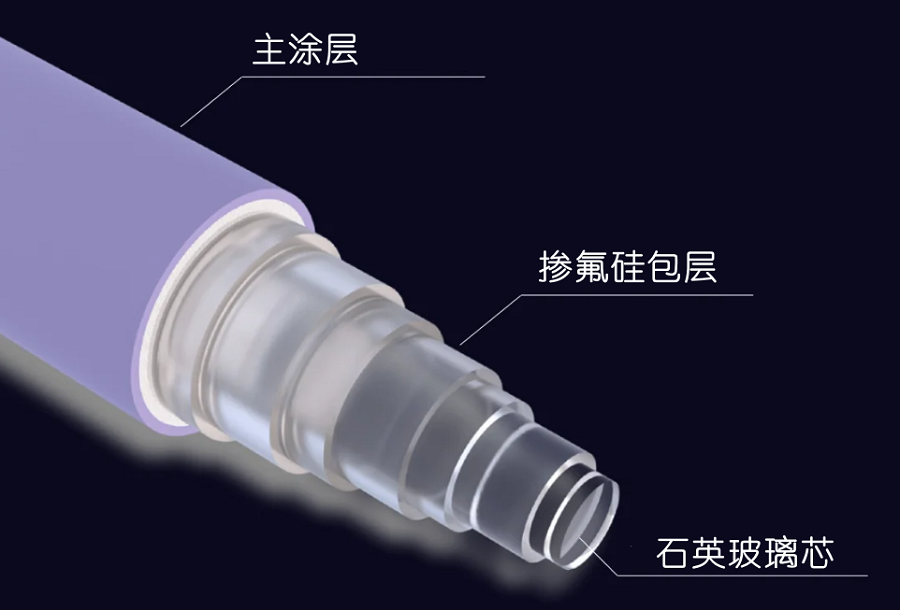

ArmD® Multi-Core Optical Fiber，ArmD®多芯光纤解锁了激光功率传输的一系列功能，通过同时使用不同的芯或多个芯，提供对功率密度和光束形状的精确控制。Armadillo提供可定制的多芯光纤，可满足您的特定需求。
特点
-支持多千瓦功率级别
-非圆形芯形状的能力
-精确控制功率密度
-提高精度
-阶跃光纤
-高温、高真空和恶劣化学品专用护套的可用性
ArmD®多芯光纤参数
|
特性 |
描述 |
|
波长 / 光谱范围（仅中心纤芯） |
ArmD® UV：190-1200 nm ArmD® NIR：700-2400 nm ArmD® Broadband：300-2400 nm |
|
数值孔径 (NA) |
0.10~0.28±0.02，或可根据要求定制 |
|
工作温度 |
-190 °C~+350 °C |
|
石英直径 |
100~2100 μm |
ArmD® Fiber Taper Products锥形光纤
ArmD® Fiber Taper Products, 熔融锥形光纤设计用于在整个光谱范围内部署，从深紫外到近红外波长。这些锥形产品对于适应输入和输出直径的变化至关重要，它们提供了一系列针对特定应用量身定制的选项，确保了满足特定要求的灵活性。
特点
-宽耐温性
-出色的抗激光损伤性能
-适用于高温、高真空和恶劣化学环境的特殊护套
-高芯/包层比
-整个光纤的芯/包层比一致
-电介质和非磁性设计
-可使用ETO和其他方法进行消毒
-生物相容性材料
ArmD® Fiber Taper Products锥形光纤参数
|
特性 |
描述 |
|
可用光纤类型 |
ArmD® UV、ArmD® NIR、ArmD® NIR-Ge |
|
波长范围 |
从深紫外（UV）到近红外（NIR） |
|
纤芯直径 |
50~1000 μm 可选 |
|
标准锥形比 |
2:1、3:1、4:1、5:1 或可根据要求定制 |
|
标准抗拉强度测试 |
100 kpsi |
|
最小弯曲半径 |
5–100 mm（取决于所选光纤直径） |
|
备注 |
如需详细参数或定制需求，请联系我们获取更多信息 |

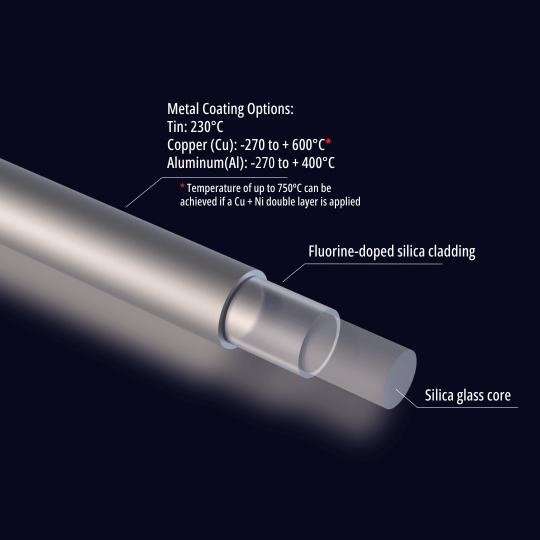

ArmD® Metal-Coated Silica Fibers金属涂层光纤
ArmD® Metal-Coated Silica Fibers，金属涂层光纤，又称镀金属光纤，金属化光纤，合金光纤，金属镀层光纤具有优异的耐热性，在高温环境下优于其他光纤类型。根据涂覆的不同金属，有镀铜光纤，镀铝光纤等产品，这些镀铜光纤，镀铝光纤非常适合要求苛刻的环境，可确保可靠性和耐用性。Armadillo金属镀层光纤涂有锡、铜、铝和渗碳铝(Carbon-primed Aluminum)等金属。
特点
-适用于所有光纤
-卓越的耐高温性能
-对刺激性化学物质具有强大的抵抗力
-可焊接，便于集成
-密封设计，增强耐用性
参数
|
特性 |
描述 |
|
波长 / 光谱范围 |
与所选光纤一致 |
|
数值孔径 (NA) |
0.37±0.02、0.48±0.02、0.52±0.02、0.57±0.02或可根据要求定制 |
|
工作温度 |
-270至+600°C |
|
纤芯直径 |
25至2000μm可选 |
|
金属涂层厚度 |
Tin：15~50μm | 镀铜光纤：15~50μm | 镀铝光纤：15~150μm |
|
短标距抗拉强度 (GPa) |
Tin：6~9 | Copper：2~3 | Aluminum：3.5~6 |
|
两点弯曲强度 (GPa) |
Tin：>10 | Copper：>10 | Aluminum：>10 |
|
静态疲劳参数 n |
Tin：>100 | Copper：>100 | Aluminum：>100 |
|
最小弯曲半径 |
100×光纤直径(短期机械应力） | 200×光纤直径(高激光功率下使用时) |

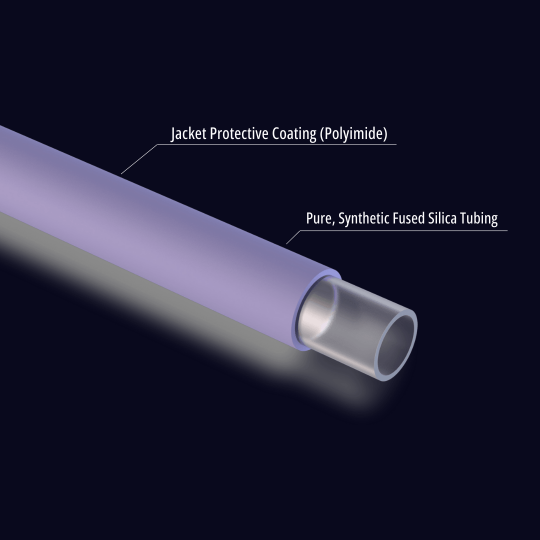

ArmD® Capillary毛细管
Armadillo创新的 ArmD®柔性石英毛细管在400°C时具有业界最高的耐温能力。
特点
-高抗拉强度（>600 kpsi）
-耐温可达400°C
-耐压高达4500 psi
-聚酰亚胺涂层的耐化学性
-内表面光滑
-纯合成熔融石英
-高OH含量，易于与硅氧烷表面结合
-标准验证测试：100kpsi
-固有强度>600 kpsi
参数
|
特性 |
描述 |
|
内径（Inner diameters） |
>10~2500 μm |
|
壁厚（Wall thickness） |
>10 μm~1 mm |
|
端面处理（End finish） |
切割或抛光 |
|
直径公差（Diameter tolerance） |
±5% |
