作者：维尔克斯 时间：2025-6-20 11:52:31
我们公司最近推出了几款新的青铜镜架。这些镜架设计灵活，可以适配安装直径为12.7mm、25.4mm或50.8mm的镜片，并且能配合厚度为5mm或6mm的反射镜。说到低变形反射镜镜架，其材质主要有两种选择：不锈钢和铜。此外，大家常说的“高稳定反射镜架”其实和“低变形反射镜镜架”、“高稳定镜架”以及“低漂移调整架”指的是同一类产品。

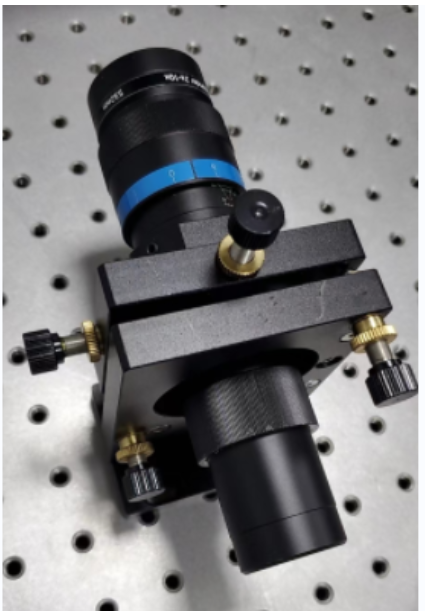

四维扩束镜镜架
我司新推出四维扩束镜镜架，夹持的直径有37.6和55mm，镜架中心高度有70mm和80mm。四维扩束镜镜架适合安装在激光器出光口。四维扩束镜调整架的优势是有现货，应用领域有超快激光和飞行光路。
四维扩束镜镜架VE-01-37.6-80，VE是系列抬头，01指01款，37.6是夹持扩束镜的直径，80指镜架中心高度。
|
四维扩束镜镜架型号 |
有效孔径 |
镜架高度 |
|
VE-01-37.6-80 |
37.6mm |
80mm |
|
VE-01-37.6-70 |
37.6 |
70mm |
|
VE-01-55-80 |
55mm |
80mm |
铜反射镜架调整架特点
-铜材质
-导热快
-形变小
-高稳定镜架长时间可靠性高
国产高稳镜架特点
-耐腐蚀性高
-高强度和耐用性
-国产高稳镜架稳定性好
高稳定反射镜架应用领域
-玻璃切割
-精密钻孔
-半导体激光设备
高稳定反射镜架型号
不同材质的低变形反射镜镜架特点如下。不锈钢Stainless steel耐腐蚀、机械强度高，适合严苛环境比如实验室或工业环境。铜（CU）高导热，可能用于散热场景。镜片厚度5mm与6mm的差异影响镜架的夹持范围，需匹配镜片实际厚度。高稳定镜架通常安装镜片直径25.4mm（1英寸）是标准尺寸，兼容常见光学元件。
|
低漂移调整架型号 |
材质 |
安装镜片厚度 |
镜片直径 |
|
HMM-SUS-1A-5 |
不锈钢 |
5mm |
25.4mm |
|
HMM-Cu-1A-5 |
铜 |
5mm |
25.4mm |
|
HMM-Cu-1A-6 |
铜 |
6mm |
25.4mm |
|
HMM-Cu-0.5A-5 |
铜 |
5mm |
12.7mm |
|
HMM-Cu-0.5A-6 |
铜 |
6mm |
12.7mm |
|
HMM-Cu-2A-5 |
铜 |
5mm |
50.8mm |
|
HMM-Cu-2A-6 |
铜 |
6mm |
50.8mm |
高稳定镜架

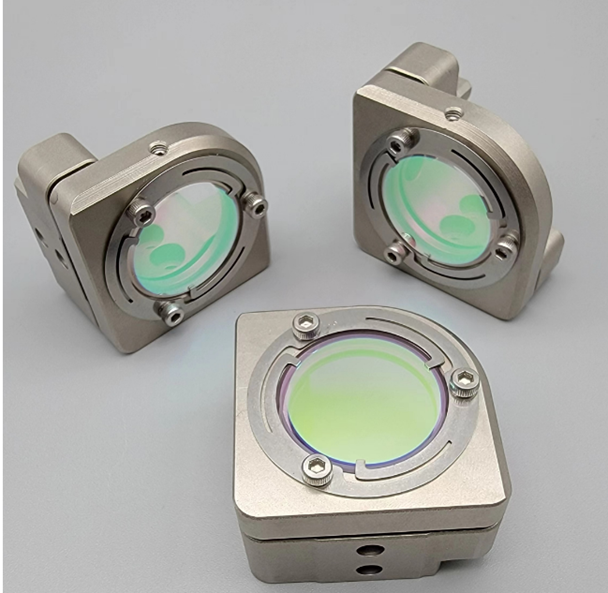

低变形反射镜镜架外观都是一样的，但是为了区分青铜镜架和不锈钢反射镜架，在不锈钢镜架刻了SUS。
根据表格，青铜镜架命名规则是名称-材质-镜片直径-镜片厚度，其中HMM代表着High-stability Mirror Mount。
选型建议：国产高稳镜架HMM-SUS-1A-5材质是不锈钢，适用场景有高湿度、腐蚀性环境和需长期稳定性，优势是耐用性、抗锈蚀。铜反射镜架HMM-Cu-1A-5优势是导热快，因为铜的导热性可帮助镜片散热。
