西格玛光机这款近红外高功率物镜拥有45mm的共焦距离，其设计中镜片之间留有空气隙，而不是使用光学胶进行胶合。整个物镜系列，包括HPOBL-20-NIR、HPOBL-10-NIR和HPOBL-5-NIR型号，均采用合成石英作为镜片材料，专为聚焦或准直大功率激光而设计。
所属品牌： 日本OptoSigma
负责人：韦工
联系电话：18927460030 电子邮箱：bqwei@welloptics.cn
高功率聚焦物镜，5-20×,焦距40-10mm，980-1100nm波长
西格玛光机这款近红外高功率物镜拥有45mm的共焦距离，其设计中镜片之间留有空气隙，而不是使用光学胶进行胶合。整个物镜系列，包括HPOBL-20-NIR、HPOBL-10-NIR和HPOBL-5-NIR型号，均采用合成石英作为镜片材料，专为聚焦或准直大功率激光而设计。这些物镜对可见光至近红外波段的单色光进行了球差和慧差的优化校正，能够将平行光线汇聚成接近衍射极限的小光斑。
近红外高功率聚焦物镜镀有980~1100nm宽带减反射膜，可用于较宽光谱范围内的各种波长的激光。另外，在632.8nm也有一定程度的透过，可以使用He-Ne激光作为导向光。除了激光加工，亦适用于观察分析等用途。为了保护近红外高功率物镜以避免被激光加工时飞溅的粉尘所损伤，在10倍物镜上可以安装保护窗玻璃并在必要时更换。(20倍物镜原本带有保护窗玻璃。)
Optosigma近红外高功率聚焦物镜HPOBL-5/10/20-NIR使用注意事项
-980-1100nm高功率激光物镜用于大功率激光，或在高温光源附近使用时，可能导致镜片温度升高，焦距发生变化。
-入射光束直径太小的话，并不能得到较小的会聚光斑。
-只使用合成石英材料的NIR聚焦物镜没有校正色差。
Optosigma980-1100nm高功率激光物镜产品应用信息
-承接HPOBL-20/10/5-NIR物镜减反射膜的中心波长设计变更(可见光-近红外)
-对NIR聚焦物镜备有用于物镜固定的专用镜架(LH0-20.32)，也可使用物镜适配器(TAT-180A)将物镜固定于十字调节镜架(TAT)上。
-980-1100nm高功率激光物镜用于激光加工时，可配合同轴照明观察装置(0UCI-3(NIR))以及激光导入组件(DIMC-1064R)使用。
西格玛光机近红外高功率物镜技术参数表：
有效孔径=2×焦距×NA(瞳径即有效孔径)
|
型号 |
增透膜波长(nm) |
倍率(倍) |
焦距(mm) |
NA |
工作距离WD |
分辨率(μm) |
焦深(μm) |
瞳孔直径(mm) |
实际视场(φ24目) |
激光损伤阈值 |
自重(kg) |
|
HPHPOBL-NIR-5-NIR |
980-1100 |
5x |
40 |
0.125 |
36 |
5.2 |
41.5 |
10 |
2.4 |
10J/cm2 |
0.016 |
|
HPHPOBL-NIR-10-NIR |
980-1100 |
10x |
20 |
0.25 |
15.2 |
2.6 |
10.4 |
10 |
0.8 |
10J/cm2 |
0.03 |
|
HPHPOBL-NIR-20-NIR |
980-1100 |
20x |
10 |
0.4 |
5.2 |
1.6 |
4.1 |
8 |
0.7 |
10J/cm2 |
0.045 |

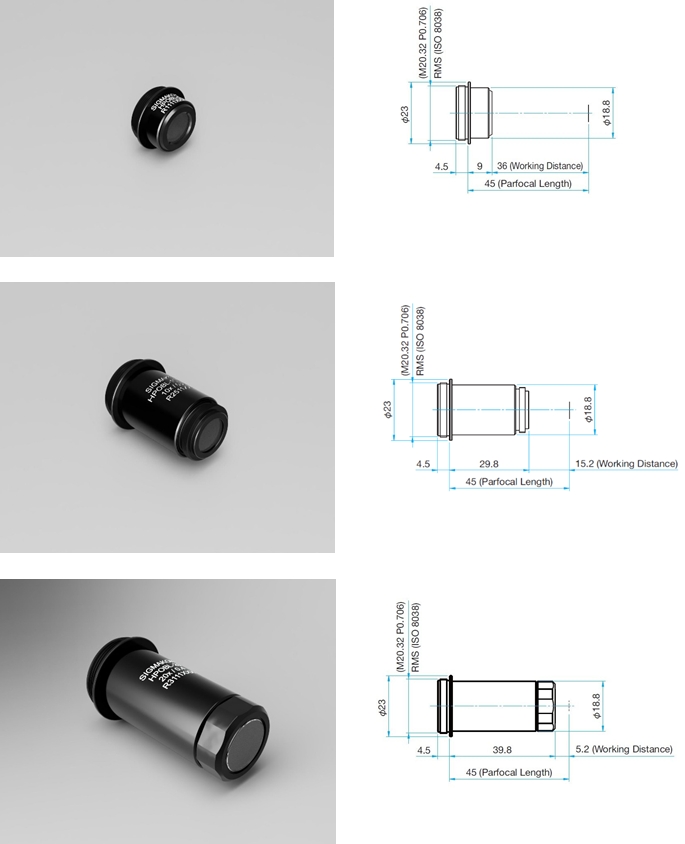

Optosigma近红外高功率聚焦物镜HPOBL-5/10/20-NIR外形图：
