这种长工作距离物镜具有95mm的固定共轭焦距，适用于同轴观测或激光引入的光学系统，提供了无限远的共轭成像。它既适用于显微镜成像，也适合用于聚焦可见光激光。在400至700纳米的可见光谱范围内，该95mm齐焦物镜实现了色差的校正。
所属品牌： 日本OptoSigma
负责人：韦工
联系电话：18927460030 电子邮箱：bqwei@welloptics.cn

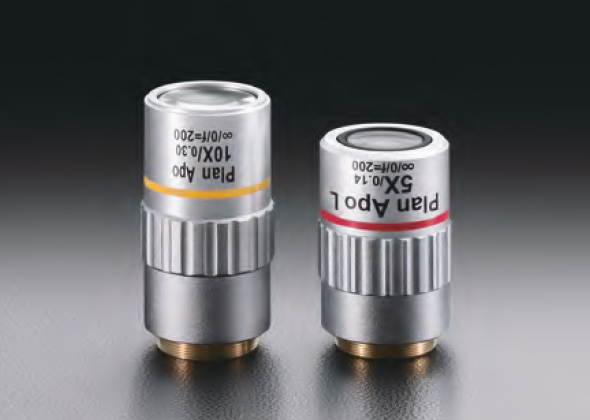

长工作距离物镜PAL/PAL-L，2-50×，焦距100-4mm，95mm齐焦距离
这种长工作距离物镜具有95mm的固定共轭焦距，适用于同轴观测或激光引入的光学系统，提供了无限远的共轭成像。它既适用于显微镜成像，也适合用于聚焦可见光激光。在400至700纳米的可见光谱范围内，该95mm齐焦物镜实现了色差的校正。95mm齐焦长工作距离物镜的工作距离(WD)长，场曲也得到校正，在视场边缘也可以得到自然清晰的观察图像。
齐焦物镜的齐焦距离是指对准焦点时的物镜镜体定位面到物体表面的距离。

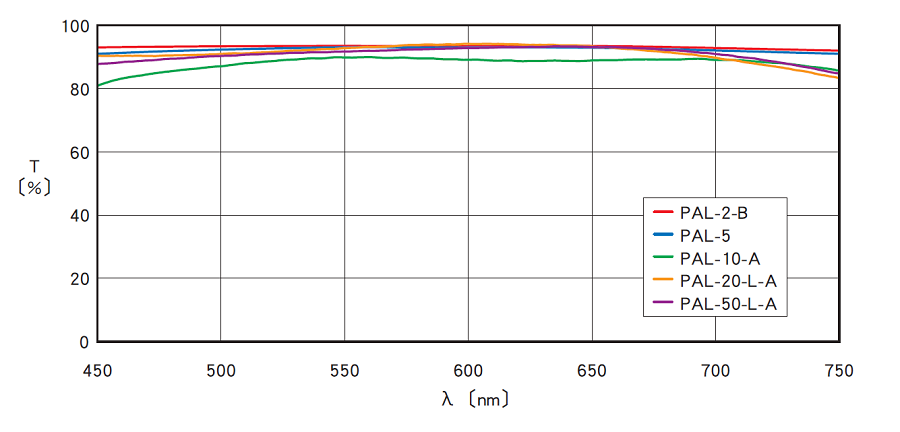

Sigmakoki长工作距离齐焦物镜95mm透过率波长特性图（T：透过率）
西格玛光机95mm齐焦长工作距离物镜技术参数表：
有效孔径=2×焦距×NA
|
型号 |
镜筒标记 |
倍率(倍) |
焦距(mm) |
NA |
工作距离WD(mm) |
分辨率(μm) (λ=550nm) |
焦深(μm) (λ=550nm) |
(φ24目镜)(mm) |
视场(1/2型)(mm) |
自重 (kg) |
|
PAL-2-B |
MPlanApo2x |
2x |
100 |
0.055 |
34.0 |
5 |
91 |
φ12 |
2.4×3.2 |
0.25 |
|
PAL-5 |
MPlanApo5x |
5x |
40 |
0.14 |
41.0 |
2 |
14 |
φ4.8 |
0.96×1.28 |
0.24 |
|
PAL-10-A |
MPlanApo10x |
10x |
20 |
0.3 |
34.0 |
0.92 |
3.1 |
φ2.4 |
0.48×0.64 |
0.24 |
|
PAL-20-L-A |
MPlanApoSL20x |
20x |
10 |
0.3 |
31.1 |
0.92 |
3.1 |
φ1.2 |
0.24×0.32 |
0.28 |
|
PAL-50-L-A |
MPlanApoSL50x |
50x |
4 |
0.42 |
20.7 |
0.65 |
1.6 |
φ0.48 |
0.10×0.13 |
0.31 |
Sigmakoki长工作距离齐焦物镜95mm PAL/PAL-L产品应用信息
- Optosigma备有固定式的物镜支架(LHO-26)。
-如果需要把95mm长工距齐焦物镜PAL/PAL-L固定在十字动支架上时，请向技术咨询。
-长工作距离齐焦物镜95mm作为激光加工物镜使用时，西格玛光机也供应同轴照明观察单元(OUCI-2)和激光导入用分色棱镜(DIMC)。
-如希望定制对应更薄玻璃盖板的95mm齐焦物镜的话，欢迎咨询。
西格玛光机95mm长工距齐焦物镜PAL/PAL-L使用注意事项
-将Optosigma 95mm长工距齐焦物镜PAL/PAL-L使用于激光加工时，请将入射光束直径扩展到瞳径的一半左右时使用。入射光束很细时，不能得到很小的聚光光斑。此外，激光的能量密度过高时，还有可能损伤物镜。
-使用95mm齐焦长工作距离物镜进行加工激光时，加工溅出的粉末可能弄脏物镜的镜面。请确保充分的工作距离(WD)或插入薄的保护镜片，不要弄脏物镜。
-倍率为使用f=200mm管镜时的数值。使用其他产商生产的显微镜管镜时，倍率有可能不同。首先要确认使用成像管镜的焦距，从管镜焦距和物镜焦距的比例来求出的实际倍率。

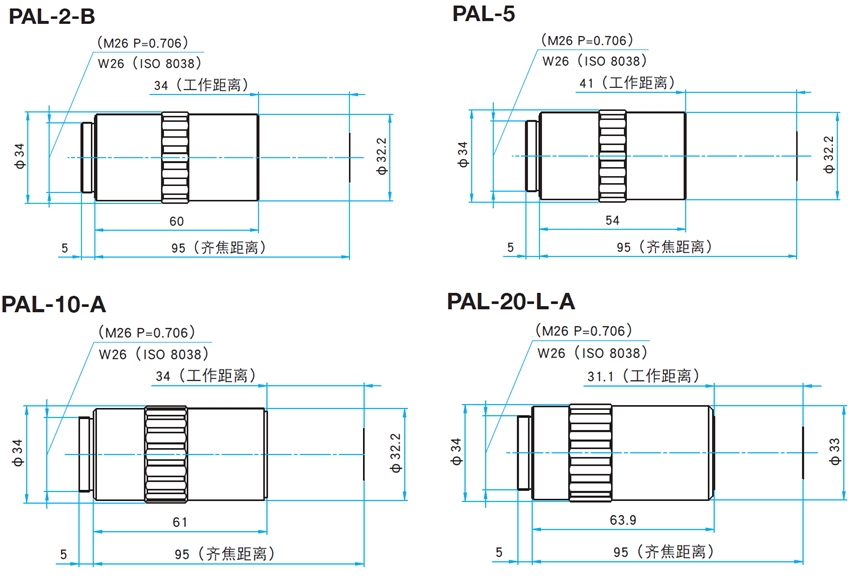

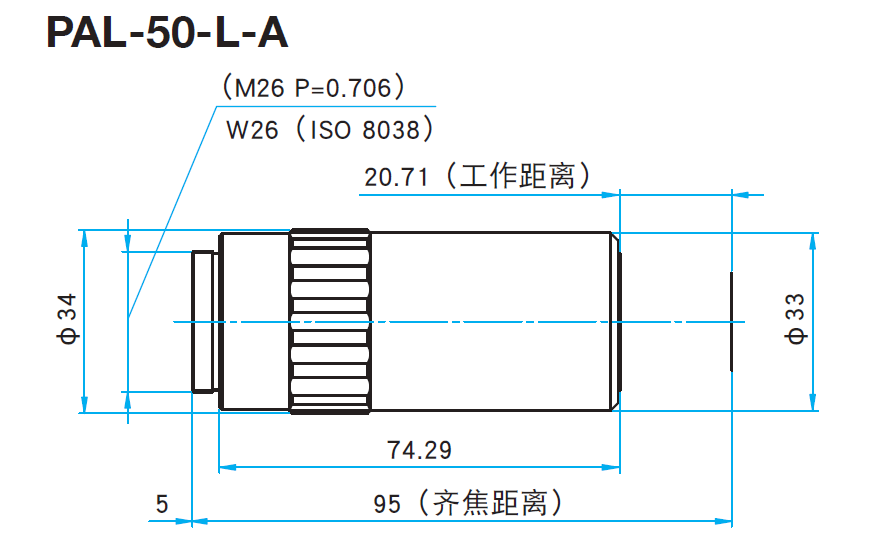

Optosigma长工作距离齐焦物镜95mm外形图：
