复合分束立方是一种适用于可见光或红外光宽带谱区的非偏振型半反射镜，适用于多波长激光或可见光的偏振实验。这里的“复合”指的是由多层电介质膜和金属膜构成的复合膜，同时具备非偏振和宽带谱区两种特性。非偏振宽带立方体半反射镜是一种立方体型半反射镜，当光束垂直入射时，出射光的光轴不会发生平行移动。
所属品牌： OptoSigma
负责人：包工
联系电话：13417596712 电子邮箱：cxbao@welloptics.cn

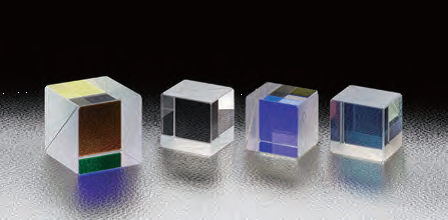

复合立方体分光镜，400nm-1550nm可选，BK7材质，非偏振宽带
复合分束立方是一种适用于可见光或红外光宽带谱区的非偏振型半反射镜，适用于多波长激光或可见光的偏振实验。这里的“复合”指的是由多层电介质膜和金属膜构成的复合膜，同时具备非偏振和宽带谱区两种特性。非偏振宽带立方体半反射镜是一种立方体型半反射镜，当光束垂直入射时，出射光的光轴不会发生平行移动。而且，入射光束与复合分光立方体有效范围直径相同时，透过光或反射光不会渐晕或变小。非偏振分光立方体和直线偏光的偏光方向无关，反射光和透过光的分束比（１:１）保持不变
Optosigma非偏光宽带立方体半反射镜HBCH型号汇总列表
|
型号 |
适用波长 〔nm〕 |
A＝B＝C 〔mm〕 |
透过率 〔%〕 |
P·S偏光的透过率差 ｜Ｔp-Ts｜〔%〕 |
|
HBCH-10-550 |
400〜700 |
10 |
45±10（550nm） |
＜10 |
|
HBCH-15-550 |
400〜700 |
15 |
45±10（550nm） |
＜10 |
|
HBCH-20-550 |
400〜700 |
20 |
45±10（550nm） |
＜10 |
|
HBCH-10-NIR |
700〜1100 |
10 |
47±10（900nm） |
＜20（＜10：800〜1100nm） |
|
HBCH-15-NIR |
700〜1100 |
15 |
47±10（900nm） |
＜20（＜10：800〜1100nm） |
|
HBCH-20-NIR |
700〜1100 |
20 |
47±10（900nm） |
＜20（＜10：800〜1100nm） |
|
HBCH-10-IR |
1300〜1550 |
10 |
45±10（1400nm） |
＜10 |
|
HBCH-15-IR |
1300〜1550 |
15 |
45±10（1400nm） |
＜10 |
|
HBCH-20-IR |
1300〜1550 |
20 |
45±10（1400nm） |
＜10 |
Optosigma HBCH复合立方体分光镜技术指标
|
共同指标 |
|
|
材质 |
BK7 |
|
基材面型精度 |
λ/4 |
|
透过光束偏角 |
＜5′ |
|
镀膜 |
斜面 多层电介质膜和金属膜的复合膜 侧面4面 防反射膜 |
|
入射角度 |
０° |
|
分束比（反射：透过） |
１：１ |
|
激光损伤阈值 |
0.3J/cm2（脉冲宽10ns，重复频率20Hz） |
|
表面质量 |
40－20 |
|
有效范围 |
外形尺寸85%的正方形的内切圆 |

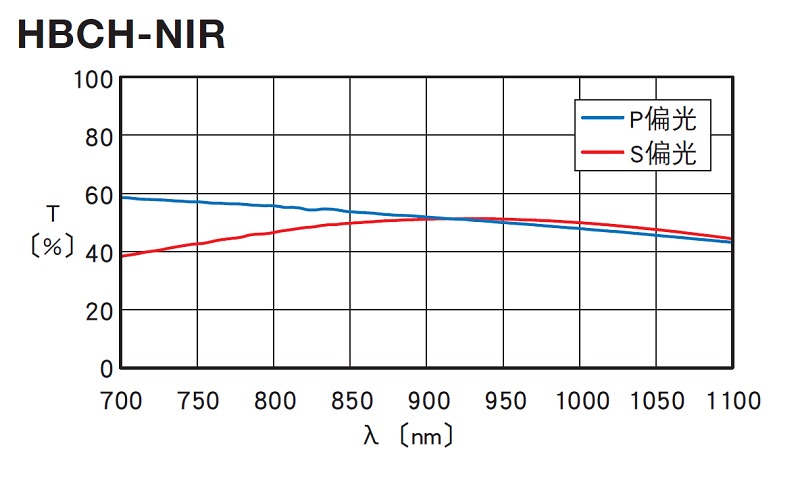

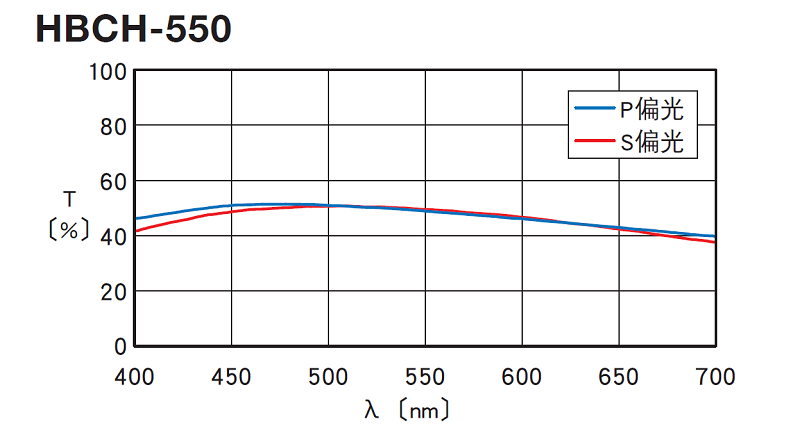

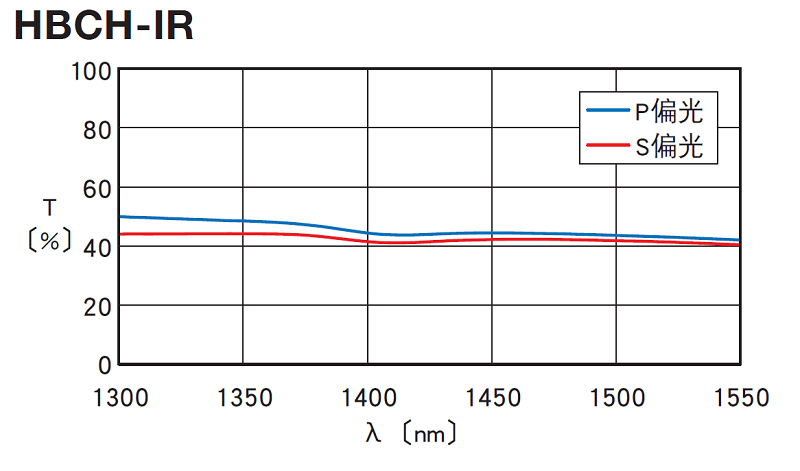

非偏光宽带立方体半反射镜透过率波长特性（参考数据）T：透过率

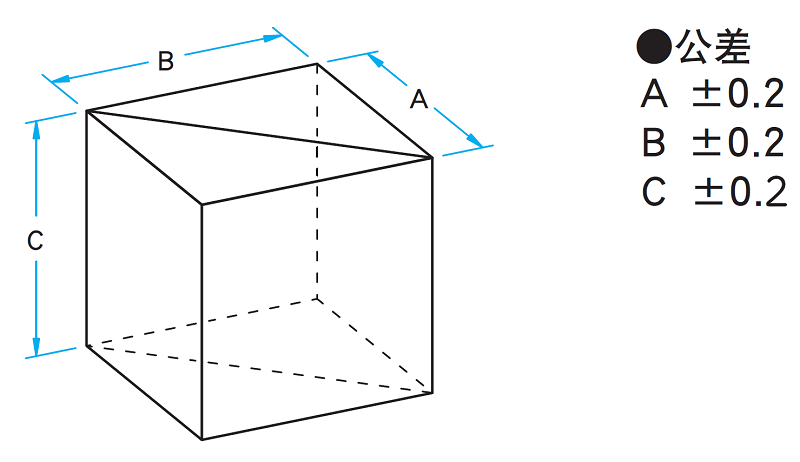

西格玛光机复合立方体分光镜HBCH外形图

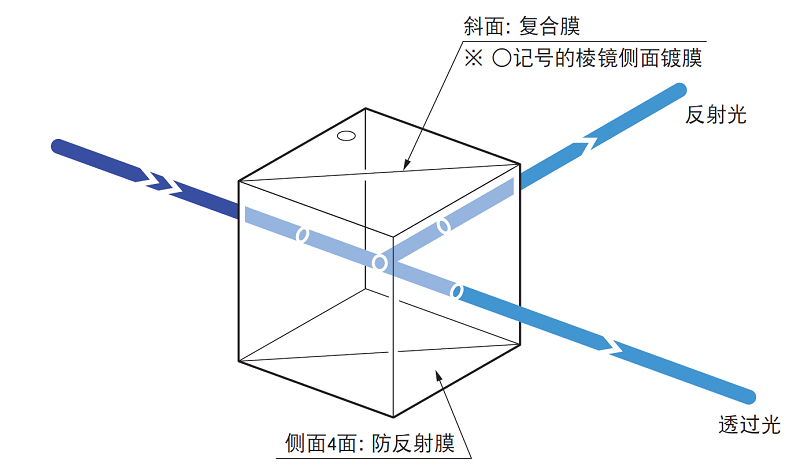

Optosigma复合立方体分光镜HBCH功能说明图
Optosigma可见光气隙消色差聚焦透镜HBCH使用注意事项
-请从有○记号的棱镜侧面射入光。从棱镜相反侧面入射时，反射率或分束比，偏光特性可能会改变。
-复合膜有金属膜的少量吸收（10〜15%）。因此，透过光和反射光之和也不会是100%。
-复合分束立方入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。
-非偏振分光立方体由于材料的折射率和玻璃厚度的影响，透过光或反射光会发生波长分散。而且，在收缩或发散的入射光线中使用后，可能产生色差或球差。
西格玛光机复合分束立方HBCH使用信息
-承接制造产品目录之外的尺寸或波长，分束比的复合分光立方体。请利用客户问询单。
-要求保证反射波面精度或透过波面精度时，请联系我们。
