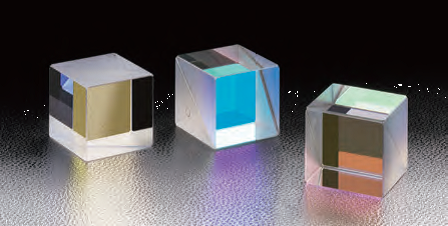

CSMH电介质膜立方分光镜

电介质膜立方分光镜是一种立方体形状的半反射镜，它能够将来自白色光源或LED光源等非偏振光的光线等量地分为透射光和反射光。这种分光镜在白光或LED光源的宽波长范围内表现出良好的分光性能。由于采用了多层电介质膜技术，电介质膜立方体能够降低光损失，从而高效地实现光线的分束。

所属品牌： OptoSigma

负责人：韦工
联系电话：18927460030 电子邮箱：bqwei@welloptics.cn

产品介绍

电介质膜立方体分光镜，390-1550nm可选，BK7材质非偏振光入射

电介质膜立方分光镜是一种立方体形状的半反射镜，它能够将来自白色光源或LED光源等非偏振光的光线等量地分为透射光和反射光。这种分光镜在白光或LED光源的宽波长范围内表现出良好的分光性能。由于采用了多层电介质膜技术，电介质膜立方体能够降低光损失，从而高效地实现光线的分束。电介质膜分束立方是立方体型半反射镜，垂直入射光束时，射出光的光轴不会有平行移动。而且，入射光束与有效范围直径相同时，透过光或反射光不会渐晕或变小。

Optosigma电介质膜分束立方CSMH使用注意事项

-电介质膜立方体从有○记号的棱镜侧面射入光。从棱镜相反侧面入射时，反射率或分束比，偏光特性可能会改变。

-非偏振分束立方体使用激光等的直线偏光时，反射率或透过率随偏光方向变化。如果要调整分束比为1：1时，请45°倾斜偏光方向或使用圆偏光。

-电介质膜立方体半反射镜入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。

-电介质膜立方分光镜由于材料的折射率和玻璃厚度的影响，透过光或反射光会发生波长分散。而且，在收缩或发散的入射光线中使用后，可能产生色差或球差。

西格玛光机电介质膜立方分光镜CSMH使用信息

-承接制造产品目录之外的尺寸或波长，分束比的光学零件。请利用客户问询单。

-要求保证非偏振分束立方体反射波面精度或透过波面精度时，请联系我们。

西格玛光机的电介质膜立方体半反射镜要求非偏振光入射，是因为：偏振光会破坏分光比例，电介质膜对P光和S光的反射/透射率不同（例如S光反射多，P光透射多）。若用线偏振光入射，会导致输出光强不稳定（如设计50:50分光，实际可能变成80:20）。非偏振光能均匀混合P和S分量，确保分光镜按设计比例工作。若需偏振光，需换用偏振分光镜（PBS）。

西格玛光机电介质膜分束立方CSMH型号汇总列表

型号	适用波长〔nm〕	A＝B＝C〔mm〕	透过率〔%〕（P偏光和S偏光的平均值）
CSMH-10-405	390〜410	10	平均50±3
CSMH-12.7-405	390〜410	12.7	平均50±3
CSMH-15-405	390〜410	15	平均50±3
CSMH-20-405	390〜410	20	平均50±3
CSMH-25-405	390〜410	25	平均50±3
CSMH-30-405	390〜410	30	平均50±3
CSMH-05-550	400〜700	5	平均50±5
CSMH-07-550	400〜700	7	平均50±5
CSMH-10-550	400〜700	10	平均50±5
CSMH-12.7-550	400〜700	12.7	平均50±5
CSMH-15-550	400〜700	15	平均50±5
CSMH-20-550	400〜700	20	平均50±5
CSMH-25-550	400〜700	25	平均50±5
CSMH-30-550	400〜700	30	平均50±5
CSMH-40-550	400〜700	40	平均50±5
CSMH-50-550	400〜700	50	平均50±5
CSMH-10-800	750〜850	10	平均50±5
CSMH-12.7-800	750〜850	12.7	平均50±5
CSMH-15-800	750〜850	15	平均50±5
CSMH-20-800	750〜850	20	平均50±5
CSMH-25-800	750〜850	25	平均50±5
CSMH-30-800	750〜850	30	平均50±5
CSMH-10-1400	1300〜1550	10	平均50±5
CSMH-12.7-1400	1300〜1550	12.7	平均50±5
CSMH-20-1400	1300〜1550	20	平均50±5

Optosigma CSMH电介质膜立方体分光镜技术指标

共同指标
材质	BK7
基材面型精度	λ/4
透过光束偏角	＜5′
镀膜	斜面多层电介质膜侧面4面防反射膜
入射角度	０°
分束比（反射：透过）	１：１
入射光的偏光条件	非偏振光 45°方向的直线偏光或圆偏光
激光损伤阈值	0.3J/cm2（脉冲宽10ns，重复频率20Hz）
表面质量	20－10
有效范围	外形尺寸85%的正方形的内切圆（A＝B＝C≦7mm：外形尺寸80%的正方形的内切圆）

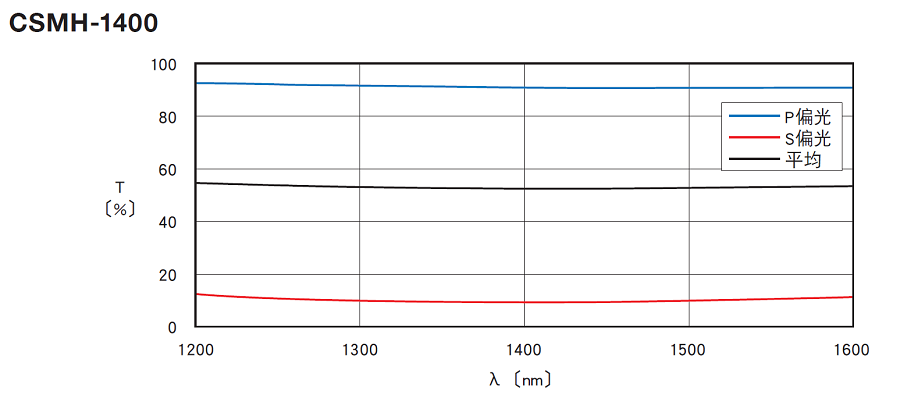

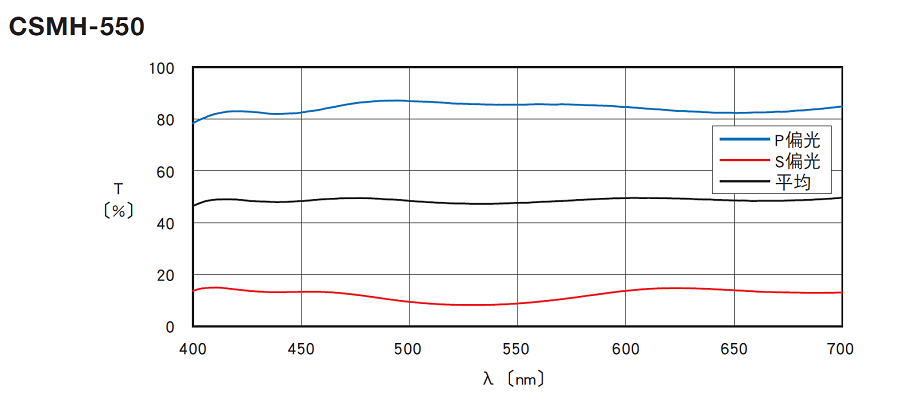

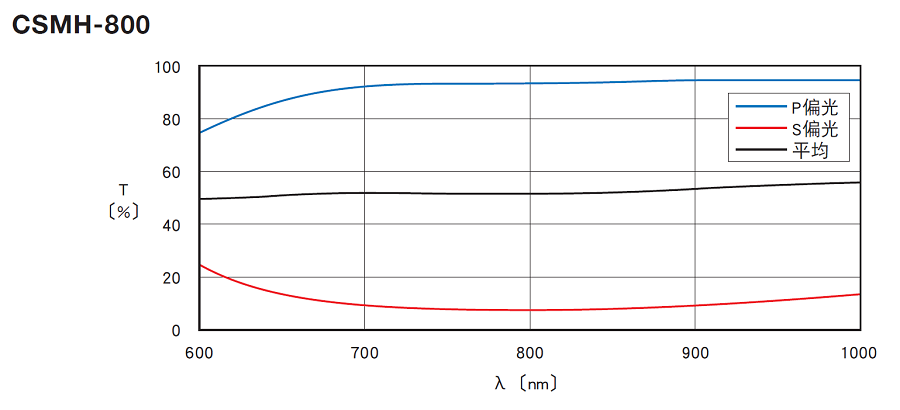

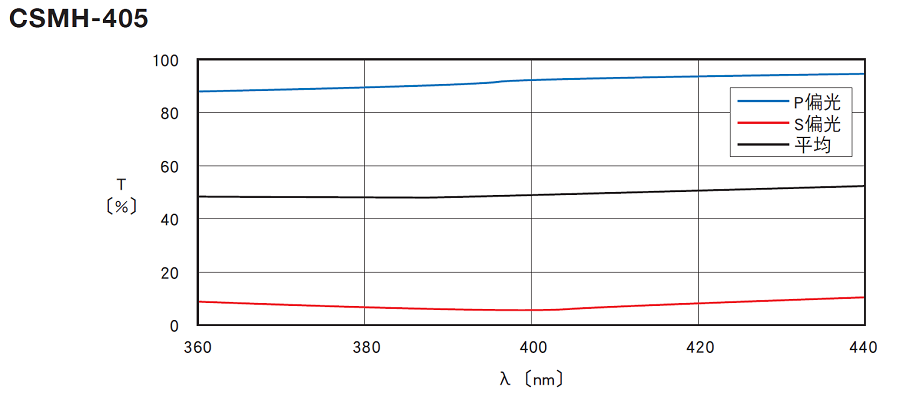

透过率波长特性（参考数据）T：透过率

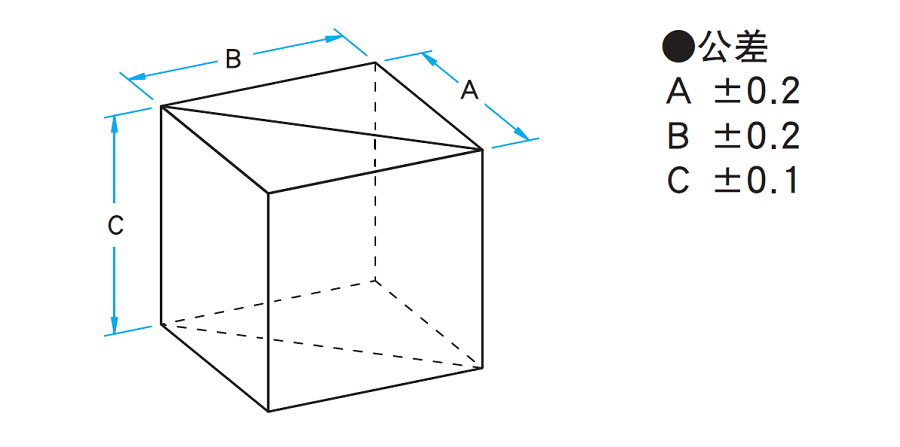

西格玛光机电介质膜立方体半反射镜 CSMH外形图

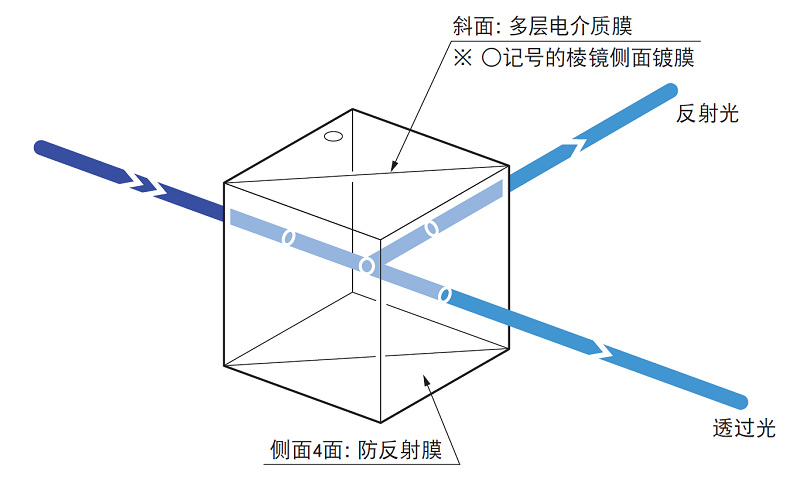

Optosigma电介质膜立方体分光镜 CSMH功能说明图
