偏振立方体分光棱镜

偏光立方体分光器（Polarizing Beamsplitter，简称PBS）通常由两个直角棱镜构成，这两个棱镜的斜面被涂覆了一层特殊的薄膜。随后，这两个直角棱镜通过斜面对斜面的方式粘合在一起，从而形成一个立方体形状的分光器，也被称为偏振立方分光镜。

所属品牌： OptoSigma

负责人：韦工
联系电话：18927460030 电子邮箱：bqwei@welloptics.cn

产品介绍

偏光立方体分光器PBS，405nm-1550nm，反射S偏光，透过P偏光

当光线进入偏振分光棱镜PBS时，根据其偏振状态，光线会被分成两束：一束透射过PBS，另一束则被反射出来。日本西格玛光机偏光立方体分光镜PBS反射S偏光，反射率＞98%，透过P偏光，透过率＞97%，BK7材质，这是一款可用于各种激光波长的高消光比的偏光分光棱镜Polarizing Beamsplitter，还可以用于使用单色激光的各种偏光实验。

OPTOSIGMA西格玛光机偏振立方体分光棱镜PBS的规格参数：

型号	适用波长	A＝B＝C	S偏光反射率
PBS-10-4050	405nm	10mm	＞97％
PBS-15-4050	405nm	15mm	＞97％
PBS-20-4050	405nm	20mm	＞97％
PBS-10-4416	441.6nm	10mm	＞97％
PBS-15-4416	441.6nm	15mm	＞97％
PBS-20-4416	441.6nm	20mm	＞97％
PBS-10-4579	457.9nm	10mm	＞98％
PBS-15-4579	457.9nm	15mm	＞98％
PBS-20-4579	457.9nm	20mm	＞98％
PBS-10-4880	488nm	10mm	＞98％
PBS-15-4880	488nm	15mm	＞98％
PBS-20-4880	488nm	20mm	＞98％
PBS-10-5320	532nm	10mm	＞98％
PBS-12.7-5320	532nm	12.7mm	＞98％
PBS-15-5320	532nm	15mm	＞98％
PBS-20-5320	532nm	20mm	＞98％
PBS-5-6328	632.8nm	5mm	＞98％
PBS-10-6328	632.8nm	10mm	＞98％
PBS-12.7-6328	632.8nm	12.7mm	＞98％
PBS-15-6328	632.8nm	15mm	＞98％
PBS-20-6328	632.8nm	20mm	＞98％
PBS-5-6700	670nm	5mm	＞98％
PBS-10-6700	670nm	10mm	＞98％
PBS-12.7-6700	670nm	12.7mm	＞98％
PBS-15-6700	670nm	15mm	＞98％
PBS-20-6700	670nm	20mm	＞98％
PBS-5-7800	780nm	5mm	＞98％
PBS-10-7800	780nm	10mm	＞98％
PBS-12.7-7800	780nm	12.7mm	＞98％
PBS-15-7800	780nm	15mm	＞98％
PBS-20-7800	780nm	20mm	＞98％
PBS-5-8300	830nm	5mm	＞98％
PBS-10-8300	830nm	10mm	＞98％
PBS-12.7-8300	830nm	12.7mm	＞98％
PBS-15-8300	830nm	15mm	＞98％
PBS-20-8300	830nm	20mm	＞98％
PBS-10-10640	1064nm	10mm	＞97％
PBS-15-10640	1064nm	15mm	＞97％
PBS-20-10640	1064nm	20mm	＞97％
PBS-5-15500	1550nm	5mm	＞97％
PBS-10-15500	1550nm	10mm	＞97％
PBS-12.7-15500	1550nm	12.7mm	＞97％
PBS-15-15500	1550nm	15mm	＞97％
PBS-20-15500	1550nm	20mm	＞97％

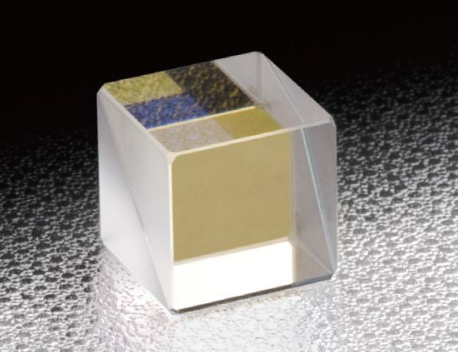

偏振立方分光镜Polarizing Beamsplitter图示

日本西格玛光机SIGMAKOKI偏光立方体分光镜PBS的共同指标：

共同指标
材质	BK7
基板面型精度	λ/4
镀膜	斜面：多层电介质膜侧面4面：防反射膜
入射角度	0°
P偏光透过率	＞97%（405nm＞90％）
透过消光比	Ts：Tp＝1：1000
激光损伤阈值(参考值)	0.3J/cm2（脉冲宽10ns，重复频率20Hz）
表面质量	10－5
有效范围	外形尺寸85%的正方形内切圆

日本西格玛光机SIGMAKOKI偏光立方体分光镜PBS的特点：

- 通过透过P偏光，反射S偏光，可以将入射光的偏光状态正交分离。

- 偏振分光棱镜PBS镀有多层电介质膜，光量损失很小，可以有效地分离偏振光。

- 由于是立方体型半反射镜，垂直入射光束时，射出光的光轴不会有平行移动。而且，入射光束与有效范围的直径相同时，透过光或反射光不会渐晕或变小。

日本西格玛光机SIGMAKOKI偏光立方体分光器的信息：

- 承接制造产品目录之外的尺寸或波长的光学零件。

- 也备有平板型的偏光分光棱镜（PBS-C）。

- 也备有高消光比的格兰汤姆森棱镜（GTPC）。

- 需要高消光比的偏光分光棱镜时，请联系我们。

日本西格玛光机SIGMAKOKI偏光立方体分光器的注意事项：

- 从没有○记号的棱镜侧面射入光时，透过率或消光比的特性可能会发生变化。

- 与透过光的消光比相比，反射光的消光比稍微差一点。

- 在适用波长之外使用时，透过率或消光比会变差。

- 由于材料的折射率和玻璃厚度的影响，透过光或反射光会产生波长分散。而且，在收缩或发散的入射光线中使用后，可能产生色差或球差。

OPTOSIGMA西格玛光机偏光立方体分光器外形尺寸：

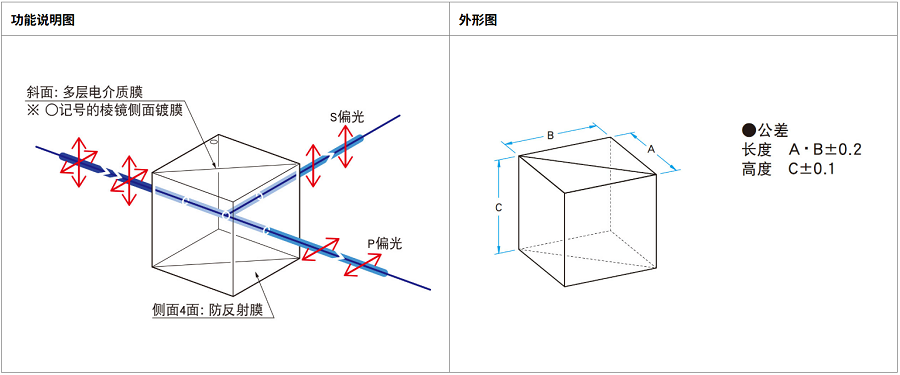

偏振立方体分光镜的外形图示如下，其从带有○记号的棱镜侧面入射。OPTOSIGMA偏振分光棱镜PBS的斜面镀多层电介质膜，侧面4面镀防反射膜，标准品的尺寸有10mm，15mm和20mm等。

偏振立方分光镜/立方体分光棱镜PBS外形尺寸图

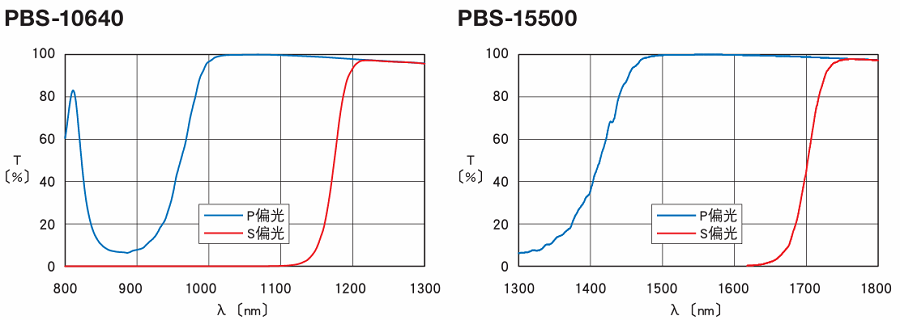

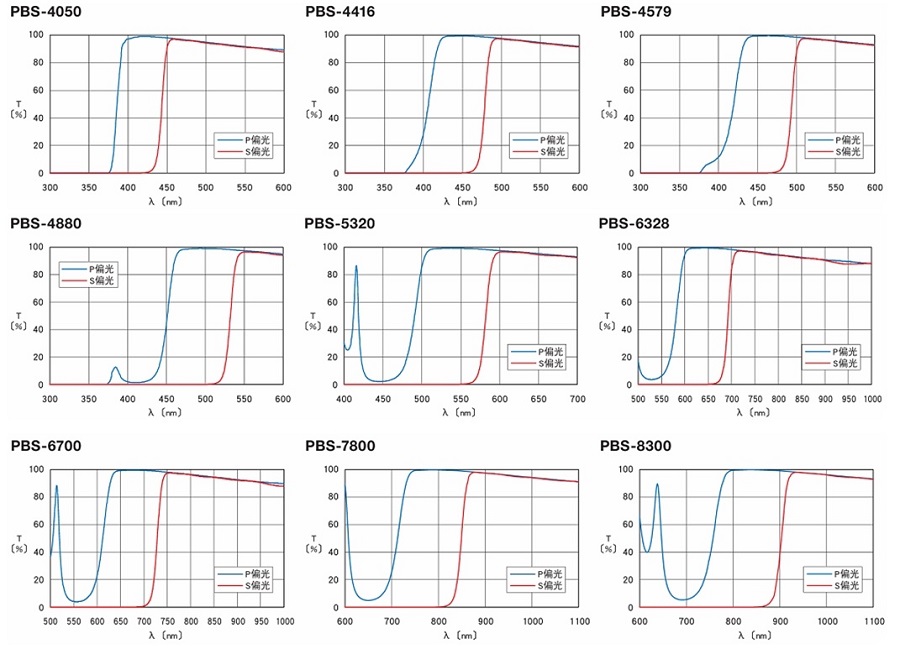

OPTOSIGMA西格玛光机偏振立方体分光棱镜PBS透过率波长特性（参考数据）：

偏振立方体分光棱镜PBS透射率曲线图
