日本西格玛光机（SIGMAKOKI）的空气隙型波长板WPQG是一种优质光学元件，由两片晶体材料组合而成。它能在广泛的波长范围内维持很小的相位差波动，因此被称为零次波长板。这种设计使得空气隙零次波长板在温度波动时也能保持性能的稳定性。
所属品牌： OptoSigma
负责人：韦工
联系电话：18927460030 电子邮箱：bqwei@welloptics.cn
空气隙型波长板WPQG，通孔15mm，纯延迟误差λ/200～λ/500，10J/cm2
日本西格玛光机（SIGMAKOKI）的空气隙型波长板WPQG是一种优质光学元件，由两片晶体材料组合而成。它能在广泛的波长范围内维持很小的相位差波动，因此被称为零次波长板。这种设计使得空气隙零次波长板在温度波动时也能保持性能的稳定性。
空气隙波片WPQG是一款高功率激光用波长板，备有对应基波和各次谐波的系列产品，包含零级四分之一波片和二分之一波片。空气隙波片是两块水晶之间存在空气隙，激光损伤阈值比直接贴合的高。
日本西格玛光机SIGMAKOKI空气隙型波长板WPQG的共同指标：
|
共同指标 |
|
|
材质 |
水晶 |
|
框架材质 |
铝合金 表面处理：黑色氧化 |
|
基板面型精度 |
λ/10 |
|
光束偏角 |
＜5″ |
|
镀膜 |
所有透光面：防反射膜（共4面） |
|
透过率 |
＞98％ |
|
表面质量 |
20－10 |
日本西格玛光机SIGMAKOKI空气隙型波长板WPQG的特点：
- 2片晶体结构的零次波长板，相位差的温度稳定性好。
- 备有可旋转偏光方向的1/2波长板，以及能将直线偏光变换为圆偏光的1/4波长板2种类型。
- 光学元件被固定在镜框内，使用时不容易在镜片内产生额外的应力而导致特性变差。
- 2枚元件的每个面（共4面）都镀有防反射膜，透过率高。

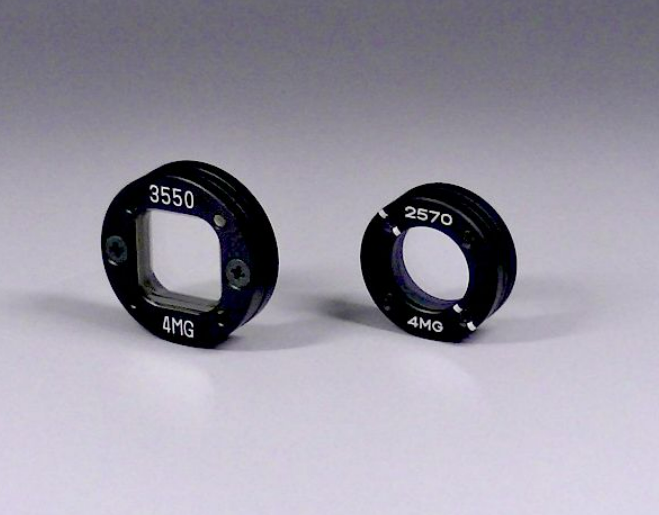

空气隙波片/空气隙零次波长板WPQG图示
日本西格玛光机SIGMAKOKI空气隙型波长板WPQG的信息：
- 承接定制产品目录上没有的使用波长的波长板。
OPTOSIGMA空气隙零级波片/空气隙波片WPQG注意事项：
- 请务必确认入射激光光束的能量密度是否低于激光损伤阈值。
- 透镜或凹面反射镜汇聚过的光束，更要注意确认其能量密度是否超过元件固有的激光损伤阈值，否则容易发生激光损伤。
- 使用波长和规定值不一致时，不能得到要求的相位差。波长偏离1%时，1/2波长板会产生1.8度的相位差偏差，1/4波长板会产生0.9度的相位差偏差。
- 镜框的厚度8.4mm的公差较大，设计机械固定结构时请注意。
- 请不要松动固定波长板框架的螺钉，否则，会破坏结构，影响使用特性，甚至，水晶都可能会掉出来。
- 波长板框架受到外力撞击的话，元件之间的相对位置可能会发生变化，导致光学特性变差。

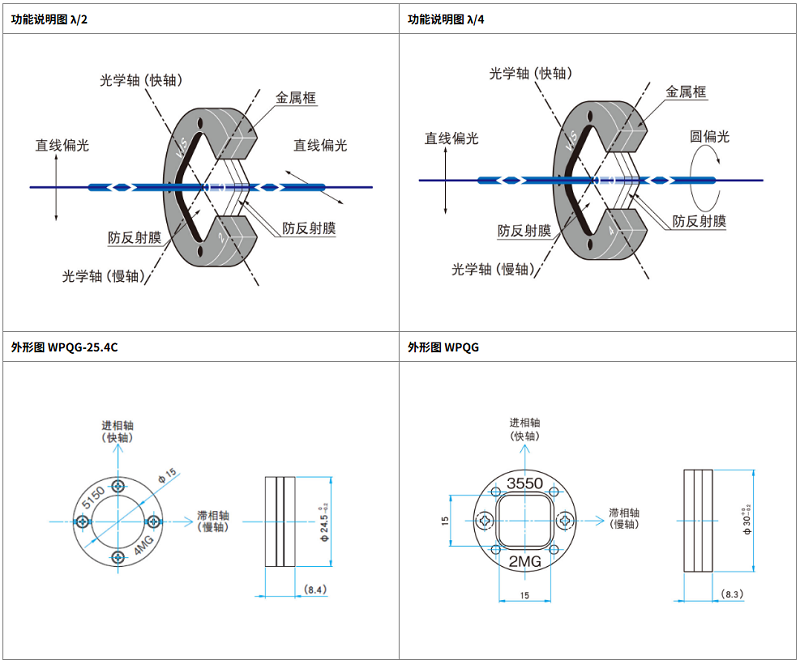

OPTOSIGMA空气隙零级波片WPQG功能说明图和外形尺寸图：
空气隙零次波长板有1/2波长板和1/4波长板，二分之一波片把垂直偏振转成水平偏振；零级四分之一波片将直线偏光变换为圆偏光。波长板的标准尺寸有25.4mm和30mm可选，其他尺寸需要定制。
空气隙零次波长板WPQG功能说明图和外形尺寸图
OPTOSIGMA空气隙零级波片WPQG规格参数：
|
λ/2波长板/零级二分之一波片 |
||||||
|
型号 |
框径 |
适用波长 |
有效范围 |
纯延迟设计值 |
纯延迟误差 |
激光损伤阈值※ |
|
WPQG-25.4C-2570-2M |
φ25.4mm |
257nm |
φ15mm |
128.5nm |
- |
1.4J/cm2 |
|
WPQG-25.4C-3430-2M |
φ25.4mm |
343nm |
φ15mm |
171.5nm |
- |
4J/cm2 |
|
WPQG-25.4C-5150-2M |
φ25.4mm |
515nm |
φ15mm |
257.5nm |
- |
4J/cm2 |
|
WPQG-25.4C-10300-2M |
φ25.4mm |
1030nm |
φ15mm |
515nm |
- |
10J/cm2 |
|
WPQG-2570-2M |
φ30mm |
257nm |
□15mm |
128.5nm |
- |
1.4J/cm2 |
|
WPQG-2660-2M |
φ30mm |
266nm |
□15mm |
133nm |
＜λ/50 |
1.4J/cm2 |
|
WPQG-3430-2M |
φ30mm |
343nm |
□15mm |
171.5nm |
- |
4J/cm2 |
|
WPQG-3550-2M |
φ30mm |
355nm |
□15mm |
177.5nm |
＜λ/50 |
4J/cm2 |
|
WPQG-5150-2M |
φ30mm |
515nm |
□15mm |
257.5nm |
- |
4J/cm2 |
|
WPQG-5320-2M |
φ30mm |
532nm |
□15mm |
266nm |
λ/100～λ/200 |
4J/cm2 |
|
WPQG-10300-2M |
φ30mm |
1030nm |
□15mm |
515nm |
- |
10J/cm2 |
|
WPQG-10640-2M |
φ30mm |
1064nm |
□15mm |
532nm |
λ/200～λ/500 |
7J/cm2 |
※激光脉冲宽 10ns、重复频率 20Hz
|
λ/4波长板/零级四分之一波片 |
||||||
|
型号 |
框径 |
适用波长 |
有效范围 |
纯延迟设计值 |
纯延迟误差 |
激光损伤阈值※ |
|
WPQG-25.4C-2570-4M |
φ25.4mm |
257nm |
φ15mm |
64.4nm |
- |
1.4J/cm2 |
|
WPQG-25.4C-3430-4M |
φ25.4mm |
343nm |
φ15mm |
128.5nm |
- |
4J/cm2 |
|
WPQG-25.4C-5150-4M |
φ25.4mm |
515nm |
φ15mm |
171.5nm |
- |
4J/cm2 |
|
WPQG-25.4C-10300-4M |
φ25.4mm |
1030nm |
φ15mm |
257.5nm |
- |
10J/cm2 |
|
WPQG-2570-4M |
φ30mm |
257nm |
□15mm |
64.4nm |
- |
1.4J/cm2 |
|
WPQG-2660-4M |
φ30mm |
266nm |
□15mm |
66.5nm |
＜λ/50 |
1.4J/cm2 |
|
WPQG-3430-4M |
φ30mm |
343nm |
□15mm |
128.5nm |
- |
4J/cm2 |
|
WPQG-3550-4M |
φ30mm |
355nm |
□15mm |
88.8nm |
＜λ/50 |
4J/cm2 |
|
WPQG-5150-4M |
φ30mm |
515nm |
□15mm |
171.5nm |
- |
4J/cm2 |
|
WPQG-5320-4M |
φ30mm |
532nm |
□15mm |
133.0nm |
λ/100～λ/200 |
4J/cm2 |
|
WPQG-10300-4M |
φ30mm |
1030nm |
□15mm |
257.5nm |
- |
10J/cm2 |
|
WPQG-10640-4M |
φ30mm |
1064nm |
□15mm |
266.0nm |
λ/200～λ/500 |
7J/cm2 |
※激光脉冲宽 10ns、重复频率 20Hz
