QD Laser四波长紧凑型可见激光器

日本QD激光公司的QLM04F02-48536678是一款小型化、多波长的激光器产品，它将488nm、532nm、660nm和785nm四种波长的激光集成在一起。该激光器结合了一个可见光的紧凑型激光头和三个带有光纤输出的TO-CAN封装组件。整个模块包含了TEC（热电制冷器）控制单元，并采用了高气密性的封装设计。

所属品牌： QD Laser

负责人：包工
联系电话：13417596712 电子邮箱：cxbao@welloptics.cn

产品介绍

小尺寸紧凑型四波长激光光源，488、532、660、785 nm,20mW

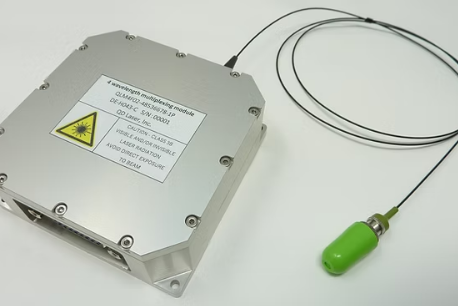

QD Laser多波长激光器图

四波长紧凑型可见激光器电气连接器的引脚分配（电气连接器：D 型超小型，26 针，母头）：

引脚编号	功能			引脚编号	功能
1	488nm	激光二极管阳极		14	532nm	共阴极（DFB、SOA）
2		激光二极管阴极		15		分布式反馈激光器（DFB）阳极
3		光电二极管阳极		16		半导体光放大器（SOA）阳极
4		光电二极管阴极		17		光电二极管阳极
5	660nm	激光二极管阳极		18		光电二极管阴极
6		短路	14	19	488nm	波分复用模块热敏电阻正极
7		短路	光电二极管阳极	20		波分复用模块热敏电阻负极
8		光电二极管阴极		21		制冷器正极
9	无连接			22		制冷器正极
10	785nm	激光二极管阳极		23	660nm	制冷器正极
11		短路	激光二极管阴极	24		制冷器负极
12		短路	光电二极管阳极	25		制冷器负极
13		光电二极管阴极		26		制冷器负极

四波长紧凑型可见激光器/微型激光器产品零件号：

部件编号	光纤类型	光纤直径	连接器
QLM4F02-48536678-1P	保偏光纤	900um	FC/APC
QLM4F02-48536678-2P	保偏光纤	900um	FC/PC
QLM4F02-48536678-1S	单模光纤	900um	FC/APC
QLM4F02-48536678-2S	单模光纤	900um	FC/PC

日本QD Laser紧凑型四波长激光器（4 wavelength laser light source）特点：

- 4种波长：488、532、660 和785nm的QD laser激光器

- 532nm可见激光采用倍频技术

- 提供532nm激光的前端功率监测

- 3个TO56封装的488nm、660nm和785nm直接半导体QD laser激光器，内置监控光电二极管（PD）

- 保偏光纤输出

- 高气密性封装，内置TEC

日本QD Laser紧凑型四波长激光器（4 wavelength laser light source）应用：

-荧光显微镜

-光谱学

-生物医学应用

日本QD Laser紧凑型四波长激光器型号表

型号	波长	功率
QLM4F02-48536678-yS	488, 532, 660, 785nm	20mW（单模光纤）
QLM4F02-48536678-yP	488, 532, 660, 785nm	20mW（保偏光纤）

日本QD Laser紧凑型四波长激光器额定值（Tc= 25℃，除非另有说明）：

参数	符号	额定值	单位
TEC驱动电流	Itec	3	A
热敏电阻阻值（B=3250 K）	Rth	10(+/-3%)	开尔文
工作温度	Tc	20 to 30	℃
存储温度	Tstg	-10 to 50	℃
存储相对湿度	RH	< 90 (无冷凝)	%

小尺寸四波长激光光源紧凑型激光器产品规格表：

波长	参数	符号	额定值	单位
488nm	光输出功率	Pr	30	mW
	激光二极管反向电压	VRLD	-	V
	激光二极管反向电流	IRLD	85	mA
	光电二极管反向电压	VRPD	5	V

波长	参数	符号	额定值	单位
532nm	光输出功率	Pr	30	mW
	分布式反馈激光器正向电流	Ifdfb	250	mA
	分布式反馈激光器正向电压	Vfdfb	2.5	V
	分布式反馈激光器反向电压	Vrdfb	2	V
	半导体光放大器正向电流	Ifsoa	320	mA
	半导体光放大器正向电压	Vfsoa	3	V
	半导体光放大器反向电压	Vrsoa	2	V

波长	参数	符号	额定值	单位
660nm	光输出功率	Pr	30	mW
	激光二极管反向电压	Vrld	2	V
	光电二极管反向电压	Vrpd	30	v

波长	参数	符号	额定值	单位
785nm	光输出功率	Pr	60	mW
	激光二极管反向电压	VRLD	2	V
	光电二极管反向电压	Vrpd	30	V

QD Laser紧凑型四波长激光器/紧凑型激光器光学和电学特性（Tc= 25℃，除非另有说明）：

波长	参数	符号	测试条件	最小值	典型值	最大值	单位
488 nm	阈值电流	Ith488	CW	-	30	50	mA
	工作电流	Iop488	CW, Pf=20mW	-	100	130	mA
	工作电压	Vop488	CW, Pf=20mW	-	5.6	6.2	V
	监控电流	Iw488	CW, Pf=20 mW,VRD=5V	200	1000	1800	UA
	峰值波长	λp488	CW, Pf=20 mW	483	488	493	nm
	偏振消光比	PER488	CW	-	20	-	dB

波长	参数	符号	测试条件	最小值	典型值	最大值	单位
532 nm	分布式反馈激光器（DFB）工作电流	LopDFB	CW, P=20mw	-	120	220	mA
	分布式反馈激光器（DFB）工作电压	VopDFB	CW, P=20.mW	-	1.8	2.4	V
	半导体光放大器（SOA）工作电流	IopsOA	CW, P=20 mW	-	250	320	mA
	半导体光放大器（SOA）工作电压	VopSOA	CW. P=20mW	-	2.0	3.0	V
	前端监控电流	Im532	CW, P=20 mW,Vao=5V		TBD		uA
	峰值波长	λp532	CW, Pf=20mW	530	532	534	nm
	偏振消光比	PER532	CW	-	20	-	dB

波长	参数	符号	测试条件	最小值	典型值	最大值	单位
660 nm	阈值电流	Ith660	CW	-	55	70	mA
	工作电流	Iop660	CW, Pf=20mW	-	100	135	mA
	工作电压	Vop660	CW, Pf=20 mW	-	2.3	2.8	V
	监控电流	Im600	CW,Pf=20 mW,Vrd=5V	25	150	300	uA
	峰值波长	λp660	CW, P=20 mW	655	660	665	nm
	偏振消光比	PER660	CW	-	20	-	dB

波长	参数	符号	测试条件	最小值	典型值	最大值	单位
785 nm	阈值电流	Ith785	CW	-	35	55	mA
	工作电流	Iop785	CW, Pf=40 mW	-	135	190	mA
	工作电压	Vop785	CW, Pf=40 mW	-	2.2	2.8	V
	监控电流	Im785	CW, Pf=40 mW, Vrd=5 V	50	190	600	μA
	峰值波长	λp785	CW,Pf=40 mW	775	783	795	nm
	偏振消光比	PER785	CW	-	20	-	dB

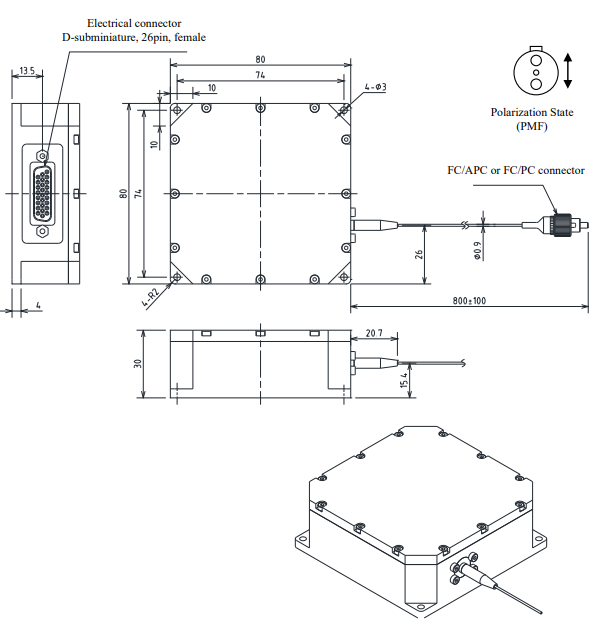

四波长紧凑型可见激光器（4 wavelength laser light source）/微型激光器轮廓图：

多波长激光器轮廓图

488,532,660,785nm微型激光光源/微型激光器/小尺寸激光器注意事项:

安全信息:

488,532,660,785nm微型激光光源被归类为3B类激光产品，多波长激光器符合21 CFR第1040.10部分的规定。在操作过程中，请勿直视多波长激光器光源，因为激光设备可能对人眼造成伤害。请勿食用、焚烧、破坏或对产品进行化学处理，因为它们含有GaAs（砷化镓）材料。

产品处理：

小尺寸激光器容易因外部应力（如过高温度和静电放电）而损坏。请注意产品的处理方式，并在最大额定值范围内使用。QD Laser对因不当处理、异常物理或电气应力导致的任何故障或异常操作不承担责任。

RoHS：

本产品符合RoHS 相关指令 (EU) 2015/863的要求。
