Optosigma的反射型中性密度（ND）滤光片利用金属膜进行反射，因此其在紫外到红外整个波长范围内都表现出非常稳定的透过率特性。特别地，用于紫外光领域的反射型ND滤光片，其基板材料选用具有高紫外透过率的合成石英，这使得该滤光片在近紫外到可见光光谱区域均能保持近乎一致的透过率。
所属品牌：
负责人：包工
联系电话：13417596712 电子邮箱：cxbao@welloptics.cn
反射型中性密度滤光片，200-700nm，0.1%~92%透过率

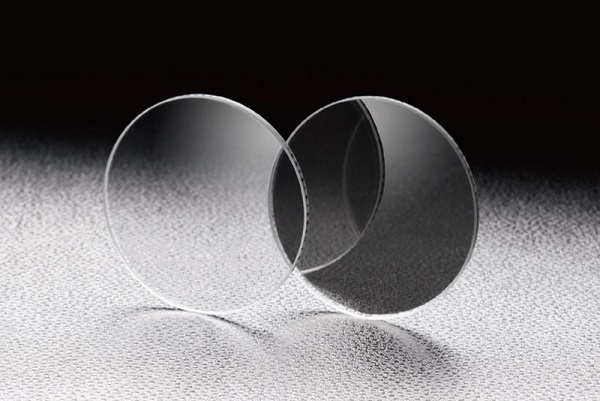

西格玛光机FND衰减片（Reflective Neutral Density Filters）是一款专为紫外到可见光波段（200-700nm）设计的反射型中性密度滤光片。UV–VIS反射型ND滤光片用于减少高能量激光或宽波长谱区光量，由于未透过的光线没有被玻璃吸收，不必担心有玻璃高温破损的危险。
Optosigma反射型中性滤光片的共同指标：
|
可见光用（FND） |
紫外光用（FNDU） |
|
|
材质 |
BK7 |
合成石英 |
|
镀膜 |

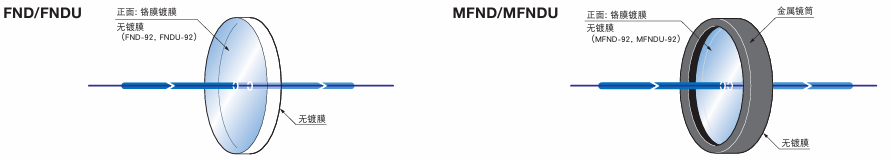

铬（Cr），但FND-92，FNDU-92， MFND-92，MFNDU-92无镀膜 |
|
|
适用波长 |
400-700nm |
200-400nm |
|
平行度 |
＜1′ |
＜30′′ |
|
面型精度 |
λ（测量范围φ30mm） |
|
|
表面质量 |
60-40 |
|
|
框架（MFDN/MFNDU） |
材质：铝合金 表面处理：黑色阳极氧化 |
|
|
有效直径 |
外径的90％ |
|
Optosigma的反射型中性密度（ND）滤光片利用金属膜进行反射，因此其在紫外到红外整个波长范围内都表现出非常稳定的透过率特性。特别地，用于紫外光领域的反射型ND滤光片，其基板材料选用具有高紫外透过率的合成石英，这使得该滤光片在近紫外到可见光光谱区域均能保持近乎一致的透过率。可见光ND滤光片的玻璃厚度为2mm±0.1mm，与透过率无关是一定值。西格玛光机FND衰减片分为可见光用的FND滤光片和紫外光用的FNDU滤光片。FND可见光反射型中性滤光片采用BK7材质的玻璃，镀铬膜(FND-92、FNDU-92、MFND-92、MFNDU-92无镀膜)，适用于400～700nm，面型精度λ（测量范围φ30mm），平行度＜1′，表面质量：60－40，有效直径：外径的90％。
UV–VIS反射型ND滤光片的注意事项：
-反射型ND滤光片因为铬膜有吸收，不能用于高能量的脉冲激光。
-高能量激光射入可见光反射型中性滤光片时，因为热透镜效应光束可能会聚光。高输出激光或高能量激光请使用可变式分光镜(VBS)。
- FND滤光片正面反射的激光光束是危险的。请妥善终止反射光束以防止照射到操作人员。
-激光光東垂直射入反射型中性滤光片时，滤光片反射的光线会返回到激光光源。这样的返回光会使激光器的振动变得不稳定。请稍微倾斜滤光片后使用，以防止反射光返回到激光光源。
-透过率92%的可见光ND滤光片FND-92，其它)，是两面无镀膜的平面基板。无镀膜面存在反射率4%(两面共8%)的损失，所以透过率为92%左右。
西格玛光机FND衰减片的标准品：
由于FND可见光反射型中性滤光片和FNDU紫外光反射型ND滤光片的规格一致，所以只列出FND和MFND反射型中性滤光片的型号。
|
型号 |
外径 φD (mm) |
透过率(550nm,%) |
|
FND-15C02-0.1- |
15 |
0.1 |
|
FND-15C02-1 |
15 |
1 |
|
FND-15C02-5 |
15 |
5 |
|
FND-15C02-10 |
15 |
10 |
|
FND-15C02-20 |
15 |
20 |
|
FND-15C02-30 |
15 |
30 |
|
FND-15C02-40 |
15 |
40 |
|
FND-15C02-50 |
15 |
50 |
|
FND-15C02-60 |
15 |
60 |
|
FND-15C02-70 |
15 |
70 |
|
FND-15C02-80 |
15 |
80 |
|
FND-15C02-92 |
15 |
92 |
|
FND-20C02-0.1 |
20 |
0.1 |
|
FND-20C02-1 |
20 |
1 |
|
FND-20C02-5 |
20 |
5 |
|
FND-20C02-10 |
20 |
10 |
|
FND-20C02-20 |
20 |
20 |
|
FND-20C02-30 |
20 |
30 |
|
FND-20C02-40 |
20 |
40 |
|
FND-20C02-50 |
20 |
50 |
|
FND-20C02-60 |
20 |
60 |
|
FND-20C02-70 |
20 |
70 |
|
FND-20C02-80 |
20 |
80 |
|
FND-20C02-92 |
20 |
92 |
|
FND-25C02-0.1 |
25 |
0.1 |
|
FND-25C02-1 |
25 |
1 |
|
FND-25C02-5 |
25 |
5 |
|
FND-25C02-10 |
25 |
10 |
|
FND-25C02-20 |
25 |
20 |
|
FND-25C02-30 |
25 |
30 |
|
FND-25C02-40 |
25 |
40 |
|
FND-25C02-50 |
25 |
50 |
|
FND-25C02-60 |
25 |
60 |
|
FND-25C02-70 |
25 |
70 |
|
FND-25C02-80 |
25 |
80 |
|
FND-25C02-92 |
25 |
92 |
|
FND-30C02-0.1 |
30 |
0.1 |
|
FND-30C02-1 |
30 |
1 |
|
FND-30C02-5 |
30 |
5 |
|
FND-30C02-10 |
30 |
10 |
|
FND-30C02-20 |
30 |
20 |
|
FND-30C02-30 |
30 |
30 |
|
FND-30C02-40 |
30 |
40 |
|
FND-30C02-50 |
30 |
50 |
|
FND-30C02-60 |
30 |
60 |
|
FND-30C02-70 |
30 |
70 |
|
FND-30C02-80 |
30 |
80 |
|
FND-30C02-92 |
30 |
92 |
|
FND-50C02-0.1 |
50 |
0.1 |
|
FND-50C02-1 |
50 |
1 |
|
FND-50C02-5 |
50 |
5 |
|
FND-50C02-10 |
50 |
10 |
|
FND-50C02-20 |
50 |
20 |
|
FND-50C02-30 |
50 |
30 |
|
FND-50C02-40 |
50 |
40 |
|
FND-50C02-50 |
50 |
50 |
|
FND-50C02-60 |
50 |
60 |
|
FND-50C02-70 |
50 |
70 |
|
FND-50C02-80 |
50 |
80 |
|
FND-50C02-92 |
50 |
92 |
|
型号 |
外径 φD (mm) |
有效直径φA(mm) |
透过率(550nm,%) |
|
MFND-25-0.1 |
25 |
17 |
0.1 |
|
MFND-25-1 |
25 |
17 |
1 |
|
MFND-25-5 |
25 |
17 |
5 |
|
MFND-25-10 |
25 |
17 |
10 |
|
MFND-25-20 |
25 |
17 |
20 |
|
MFND-25-30 |
25 |
17 |
30 |
|
MFND-25-40 |
25 |
17 |
40 |
|
MFND-25-50 |
25 |
17 |
50 |
|
MFND-25-60 |
25 |
17 |
60 |
|
MFND-25-70 |
25 |
17 |
70 |
|
MFND-25-80 |
25 |
17 |
80 |
|
MFND-25-92 |
25 |
17 |
92 |
|
MFND-30-0.1 |
30 |
22 |
0.1 |
|
MFND-30-1 |
30 |
22 |
1 |
|
MFND-30-5 |
30 |
22 |
5 |
|
MFND-30-10 |
30 |
22 |
10 |
|
MFND-30-20 |
30 |
22 |
20 |
|
MFND-30-30 |
30 |
22 |
30 |
|
MFND-30-40 |
30 |
22 |
40 |
|
MFND-30-50 |
30 |
22 |
50 |
|
MFND-30-60 |
30 |
22 |
60 |
|
MFND-30-70 |
30 |
22 |
70 |
|
MFND-30-80 |
30 |
22 |
80 |
|
MFND-30-92 |
30 |
22 |
92 |
|
MFND-52-0.1 |
52 |
47 |
0.1 |
|
MFND-52-1 |
52 |
47 |
1 |
|
MFND-52-5 |
52 |
47 |
5 |
|
MFND-52-10 |
52 |
47 |
10 |
|
MFND-52-20 |
52 |
47 |
20 |
|
MFND-52-30 |
52 |
47 |
30 |
|
MFND-52-40 |
52 |
47 |
40 |
|
MFND-52-50 |
52 |
47 |
50 |
|
MFND-52-60 |
52 |
47 |
60 |
|
MFND-52-70 |
52 |
47 |
70 |
|
MFND-52-80 |
52 |
47 |
80 |
|
MFND-52-92 |
52 |
47 |
92 |

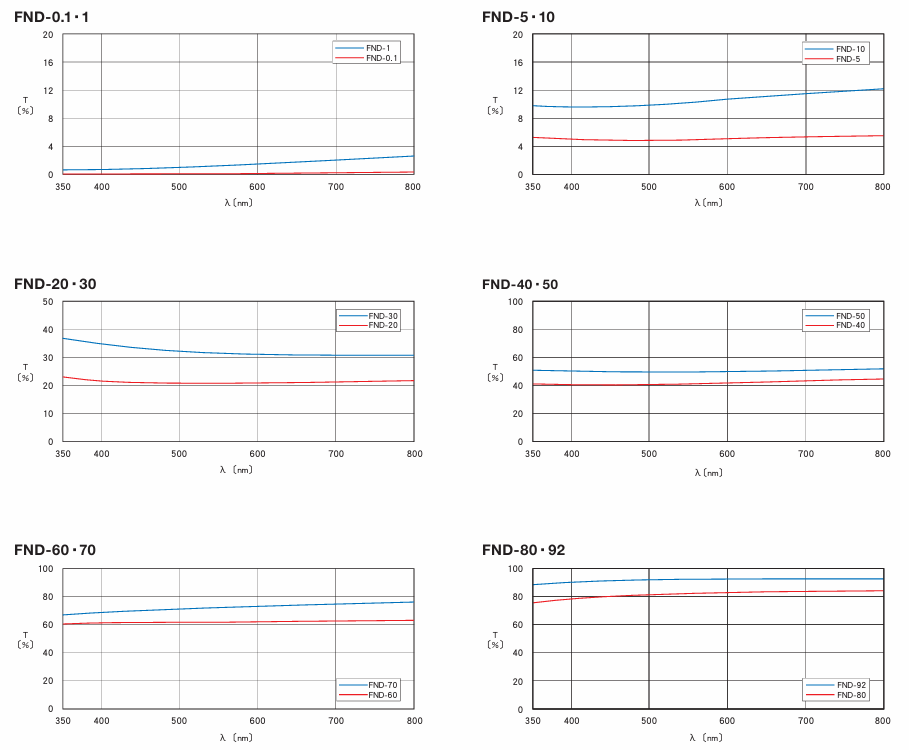

可见光反射型中性滤光片透过率波长特性（350〜800nm）（参考数据）
