Optosigma可调屈光度扩束器

Optosigma的可调屈光度扩束器采用无胶合透镜的气隙设计，使其能够承受高能量激光。这款扩束器有多种称呼，包括可调屈光度光束扩束器、可调式扩束器、屈光度可调伽利略扩束器以及可调屈光度扩束镜，但其核心功能都是实现可调节的光束扩展。

所属品牌： OptoSigma

负责人：韦工
联系电话：18927460030 电子邮箱：bqwei@welloptics.cn

产品介绍

扩束倍率1.5-21倍，屈光度可调式激光扩束器

屈光度可调式激光扩束器是一种可将小口径的激光光束扩大为大口径准直光束的光学原件。通过调节屈光度，我们可以对激光扩束镜的准直进行微调。这种激光扩束镜经过波面像差的优化后，可用于干涉仪或激光加工等高精度的光学系统。Optosigma可调屈光度扩束器是无胶合透镜的气隙型，因此也适配高能量激光。这款Optosigma可调屈光度扩束器又称可调屈光度光束扩束器、可调式扩束器屈光度可调伽利略扩束器、可调屈光度扩束镜

屈光度可调式激光扩束器标准品：

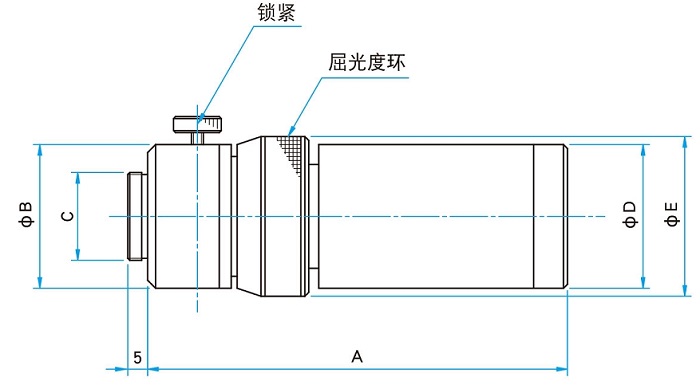

设计波长	扩束倍率	最大入射光束直径	镜筒长度 A	φB	安装螺纹 C	φD	外径φE	激光损伤阈值	质量kg
266nm	2	φ15.5mm	72.0±4mm	φ57mm	M34 P1	φ48mm	φ60mm	1.4J/cm2	0.3
266nm	3	φ10.5mm	79.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	1.4J/cm2	0.3
266nm	4	φ9.0mm	90.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	1.4J/cm2	0.3
266nm	5	φ7.0mm	119.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	1.4J/cm2	0.4
266nm	7.5	φ4.5mm	129.0±4mm	φ57mm	M34 P1	φ48mm	φ60mm	1.4J/cm2	0.4
266nm	10	φ3.5mm	173.0±4mm	φ57mm	M34 P1	φ48mm	φ60mm	1.4J/cm2	0.4
355nm	2	φ15.5mm	75.0±4mm	φ57mm	M34 P1	φ48mm	φ60mm	2J/cm2	0.3
355nm	3	φ10.5mm	83.0±4mm	φ57mm	M34 P1	φ48mm	φ60mm	2J/cm2	0.3
355nm	4	φ9.0mm	94.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	2J/cm2	0.3
355nm	5	φ7.0mm	125.0±4mm	φ57mm	M34 P1	φ48mm	φ60mm	2J/cm2	0.4
355nm	7.5	φ4.5mm	134.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	2J/cm2	0.4
355nm	10	φ3.5mm	181.0±4mm	φ57mm	M34 P1	φ48mm	φ60mm	2J/cm2	0.5
400～700nm	2	φ6.0mm	42.0＋3/-2mm	φ36mm	M22 P0.75	φ26mm	φ40mm	4J/cm2	0.12
400～700nm	3	φ5.4mm	42.0＋3/-2mm	φ36mm	M22 P0.75	φ26mm	φ40mm	4J/cm2	0.12
400～700nm	4.1	φ4.1mm	62.0±3mm	φ36mm	M22 P0.75	φ26mm	φ40mm	4J/cm2	0.13
400～700nm	5	φ3.2mm	50.5±3mm	φ36mm	M22 P0.75	φ26mm	φ40mm	4J/cm2	0.12
400～532nm	6	φ4.3mm	102.0±3mm	φ36mm	M22 P0.75	φ36mm	φ40mm	4J/cm2	0.17
400～700nm	6	φ4.3mm	102.0±3mm	φ36mm	M22 P0.75	φ36mm	φ40mm	4J/cm2	0.17
400～700nm	7.6	φ3.4mm	80.0±3mm	φ36mm	M22 P0.75	φ36mm	φ40mm	4J/cm2	0.15
400～532nm	8.4	φ3.1mm	89.5±3mm	φ36mm	M22 P0.75	φ36mm	φ40mm	4J/cm2	0.16
400～700nm	8.4	φ3.1mm	89.5±3mm	φ36mm	M22 P0.75	φ36mm	φ40mm	4J/cm2	0.16
440～700nm	10	φ2.6mm	109.5±3mm	φ36mm	M22 P0.75	φ36mm	φ40mm	4J/cm2	0.18
450～700nm	12.6	φ2.1mm	138.0±3mm	φ36mm	M22 P0.75	φ36mm	φ40mm	4J/cm2	0.2
460～700nm	14.3	φ1.8mm	158.5±3mm	φ36mm	M22 P0.75	φ36mm	φ40mm	4J/cm2	0.2
480～700nm	16.8	φ2.1mm	190.0±3mm	φ36mm	M22 P0.75	φ46mm	φ40mm	4J/cm2	0.3
500～700nm	18.5	φ1.9mm	211.0±3mm	φ36mm	M22 P0.75	φ46mm	φ40mm	4J/cm2	0.3
510～700nm	21	φ1.7mm	241.0±3mm	φ36mm	M22 P0.75	φ46mm	φ40mm	4J/cm2	0.3
780～830nm	1.5	φ16.1mm	51.0＋4/-2mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.3
780～830nm	2	φ15.3mm	53.0±4mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.3
780～830nm	3	φ10.1mm	64.0±4mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.3
780～830nm	4	φ8.9mm	95.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.3
780～830nm	5	φ7.2mm	125.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.4
780～830nm	7.5	φ4.7mm	135.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.4
780～830nm	10	φ3.6mm	186.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.5
1064nm	1.5	φ16.0mm	52.0＋4/-3mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.3
1064nm	2	φ15.1mm	49.0＋4/0mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.3
1064nm	3	φ10.2mm	64.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.3
1064nm	4	φ8.6mm	93.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.3g
1064nm	5.3	φ6.8mm	127.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.4
1064nm	7	φ5.1mm	179.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.5
1064nm	10	φ3.6mm	188.5±4mm	φ57mm	M34 P1	φ48mm	φ60mm	4J/cm2	0.5

注1：可调屈光度扩束镜激光损伤阈值：激光脉冲宽10ns、重复频率20Hz

注2：BE-6-V-S、BE-8.4-V-S这两款可调屈光度扩束镜在高功率405nm波长激光束入射时，内部透镜也许会发荧光。

另外，我们还可根据您的需求定制高能量脉冲光用的可调屈光度扩束器。如果你有相关需求，可以联系我们。

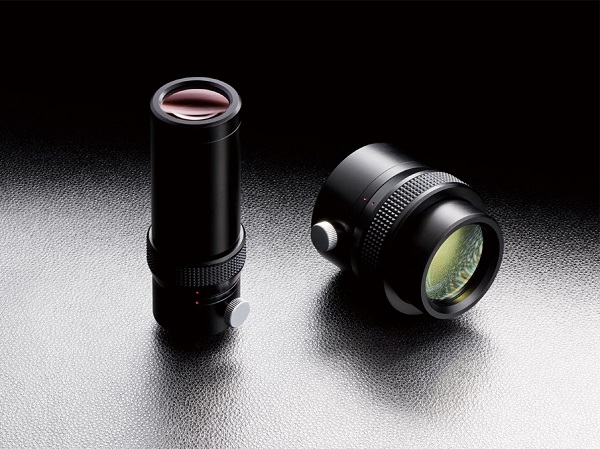

Optosigma可调屈光度扩束器实物图

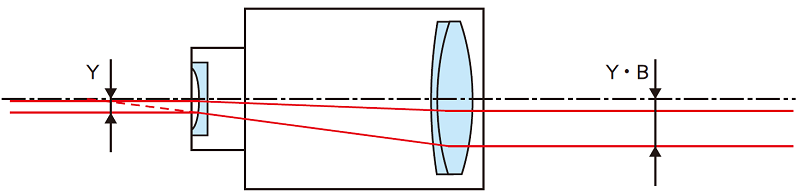

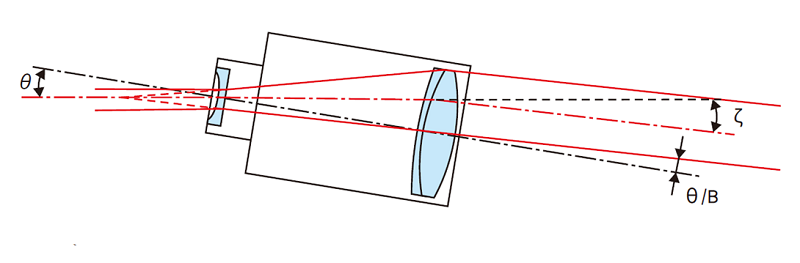

正常来说，当我们向光束扩束器射入平行光时，能射出光束直径扩大了的平行光。但是，由于大部分的激光光束存在很小的发散，即使射入光束扩束器后也不会以平行光射出。而且半导体激光器存在着激光波长变化，空气温度变化等各种因素，导致激光扩束镜射出的光线不是理想的平行光。因此，通过使用屈光度可调式激光扩束器的调节功能，可以将近似平行光的射出光调整成平行光。在构造精密的光学系统时，请使用带有屈光度调节功能的可调式扩束器。

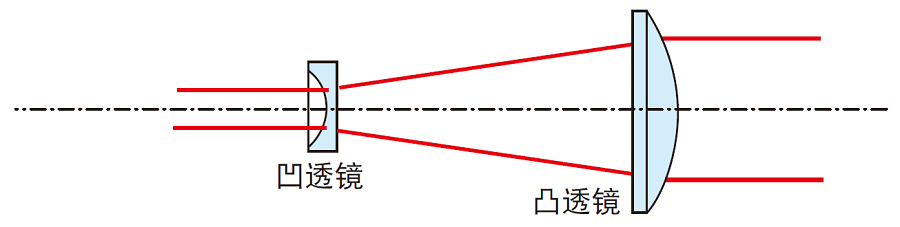

这款可调式扩束器属于屈光度可调伽利略扩束器，它采用了伽利略型的透镜构造，即凸透镜和凹透镜组合在一起。实现较少的透镜数量就能达到较好的性能，并缩短了光束扩束器的全长。
