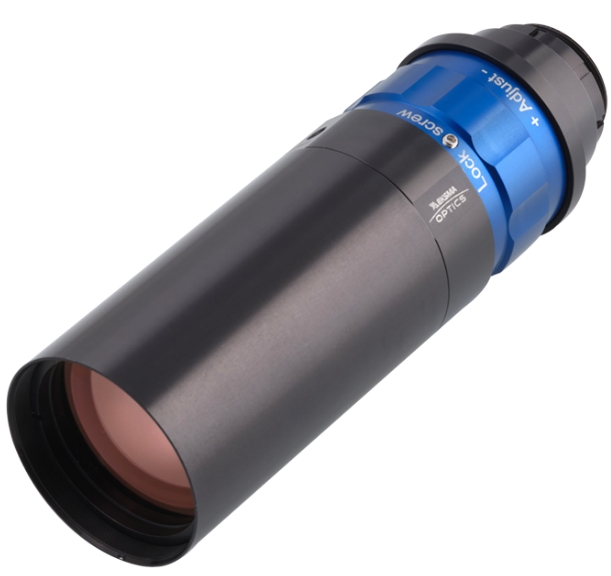

高功率定倍扩束器

Eksma的固定倍率扩束镜用于将输入的高功率激光光束直径扩大,输出为准直光束。通过滑动透镜设计,Eksma的定倍扩束器还可以调整输入光束的发散角,从而实现准直、发散或聚焦的输出光束。

所属品牌: EKSMA Optics

负责人:郭工
联系电话:13434776712   电子邮箱:syguo@welloptics.cn

产品介绍

固定放大倍率1.5-10倍Eksma定倍扩束器


EKSMA Optics提供伽利略型光束扩展器,配有适合飞秒应用的超薄UVFS透镜。Eksma的固定倍率扩束镜用于将输入的高功率激光光束直径扩大,输出为准直光束。通过滑动透镜设计,Eksma的定倍扩束器还可以调整输入光束的发散角,从而实现准直、发散或聚焦的输出光束。用于高功率激光器的固定比例光束扩展器具有非旋转发散调整功能。固定倍率扩束镜又可以称固定比率光束扩展器、为激光扩束镜、Eksma定倍扩束器、高功率定倍扩束器和激光扩束器。


用于高功率激光器的固定比例光束扩展器型号

Eksma固定放大倍率扩束镜专为1030+1064nm设计,涂层R<0.1%@1000-1080nm

型号

扩束倍率

输入孔径

最大入射光直径

输出孔径

波长

161-1.5X-1H

1.5X

11.0mm

11.0mm

22.8mm

1030nm

161-2X-1H

2x

11.0mm

9.0mm

22.8mm

1030nm

161-3X-1H

3X

11.0mm

9.0mm

34.5mm

1030nm

161-5X-1H

5X

10.0mm

4.5mm

34.5mm

1030nm

161-7.5X-1H

7.5X

8.0mm

3.5mm

36.0mm

1030nm

161-10X-1H

10X

8.0mm

3.0mm

36.0mm

1030nm

Eksma固定放大倍率扩束镜专为515+532nm设计,涂层R<0.1%@500-535nm

激光扩束器型号

扩束倍率

输入孔径

最大入射光直径

输出孔径

波长

161-1.5X-2H

1.5X

11.0mm

11.0mm

22.8mm

515nm

161-2X-2H

2X

11.0mm

9.0mm

22.8mm

515nm

161-3X-2H

3X

11.0mm

9.0mm

34.5mm

515nm

161-5X-2H

5X

10.0mm

4.5mm

34.5mm

515nm

161-7.5X-2H

7.5X

8.0mm

3.5mm

36.0mm

515nm

161-10X-2H

10X

8.0mm

3.0mm

36.0mm

515nm

固定倍率扩束镜为343+355nm设计,涂层R<0.2%@340-355纳米

高功率定倍扩束器型号

扩束倍率

输入孔径

最大入射光直径

输出孔径

波长

161-1.5X-3H

1.5X

11.0mm

11.0mm

22.8mm

343nm

161-2X-3H

2X

11.0mm

9.0mm

22.8mm

343nm

161-3X-3H

3X

11.0mm

9.0mm

34.5mm

343nm

161-5X-3H

5X

10.0mm

4.5mm

34.5mm

343nm

161-7.5X-3H

7.5X

8.0mm

3.5mm

36.0mm

343nm

161-10X-3H

10X

8.0mm

3.0mm

36.0mm

343nm



高功率定倍扩束器设计用于高功率激光应用

-IBS涂覆的UV FS超薄镜片

-激光扩束镜高总传递率:>99%

-激光扩束镜低GDD:相对脉冲展宽<20%

-AR涂层适用于:1030,515,355nm

-固定倍率扩束镜固定放大倍数从1.5倍到10倍

-差异调整:非旋转光学,滑动镜头设计


Eksma Eksma定倍扩束器规格描述

Eksma固定比率光束扩展器规格描述

透射波前畸变 (TWD)

λ/6633nm

焦距范围

1.7-∞

激光扩束器激光损伤阈值

1064nm:10 J/cm2,10ns脉冲,10HZ

532nm:>7J/ cm2,10ns脉冲,10HZ

355nm:>5J/ cm2,10ns脉冲,10HZ

高功率定倍扩束器输入螺纹

SM1

输出螺纹

M43×0.5

安装选项

M43×0.5, SM1, M27, M4, 8-32UNC






相关产品

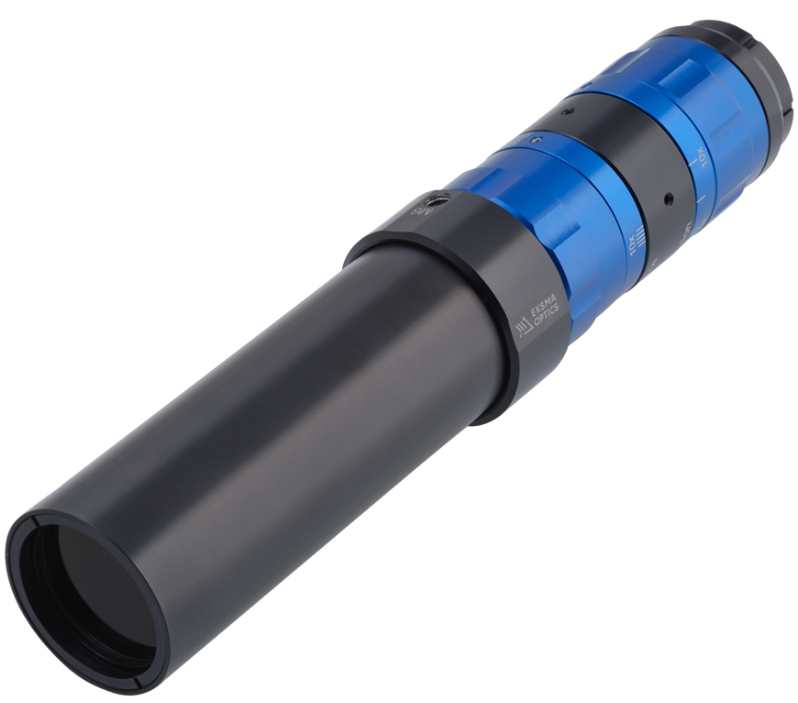

ZOOM变倍扩束镜
