PIEZOCONCEPT公司为使用K-TYPE型号载物台的显微镜提供了一种可以直接安装的Z轴压电载物台，即Z-INSERT系列高精度亚纳米显微镜Z轴平台。这种160×110mm通孔载物台在显微镜中很常见，而PIEZOCONCEPT为这些载物台提供了更为便捷的解决方案。
所属品牌：
负责人：戴工
联系电话：13691896712 电子邮箱：sxdai@welloptics.cn

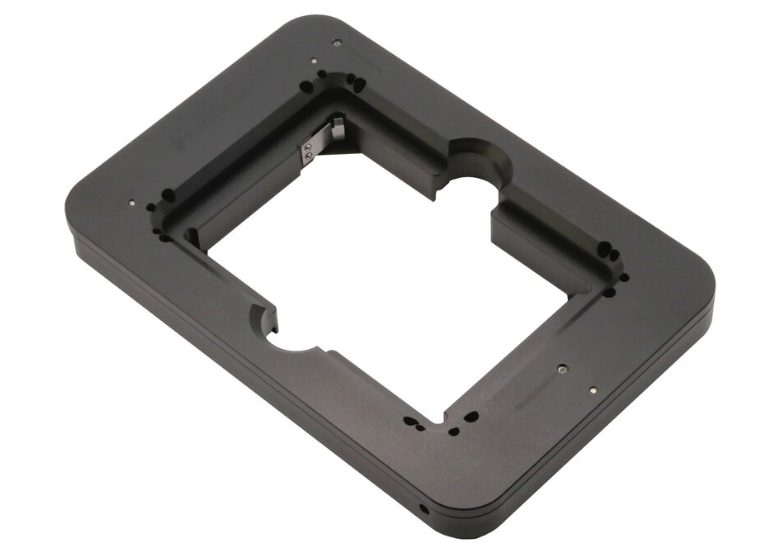

显微镜Z轴压电载物台，Z-INSERT系列，适配MW SCAN IM 120×80载物台
PIEZOCONCEPT公司为使用K-TYPE型号载物台的显微镜提供了一种可以直接安装的Z轴压电载物台，即Z-INSERT系列高精度亚纳米显微镜Z轴平台。这种160×110mm通孔载物台在显微镜中很常见，而PIEZOCONCEPT为这些载物台提供了更为便捷的解决方案。用户无需安装任何转接件或对载物台进行任何改装，即可直接使用压电纳米Z轴平移台。这不仅降低了电动载物台的工作负载，也减少了因连接件或改装加工可能引入的误差。
Z-INSERT系列高精度亚纳米显微镜Z轴平台参数规格表：

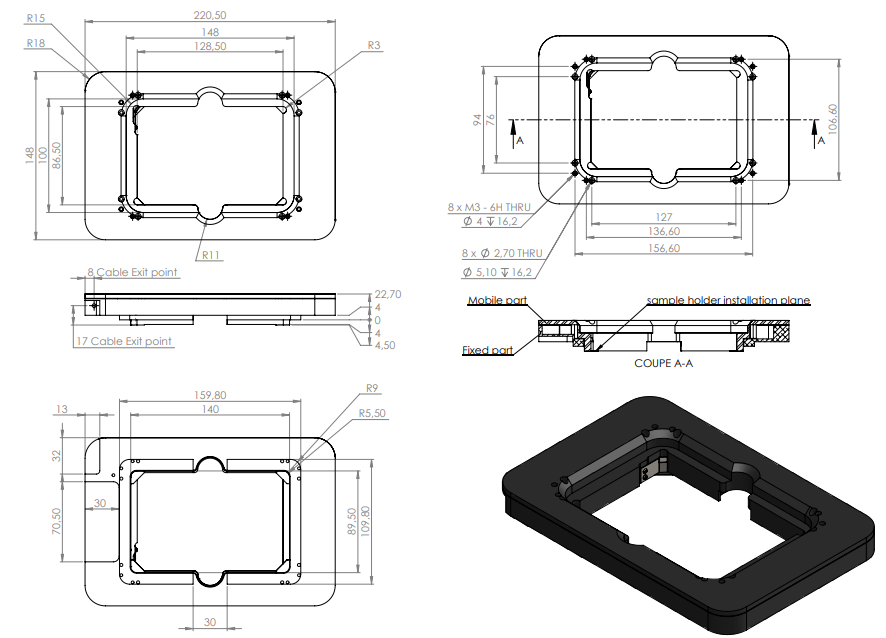

Z-INSERT系列Z轴压电柔性铰链平台的优势在于它适用于所有标准的 160mm×110mm 开口（K 型框架）。这种类型的开口在大多数第三方制造商提供的电动平台上都有使用。Z-INSERT高精度亚纳米显微镜Z轴平台(Nano-positioning System)的128.5mm×86.5mm开口适用于所有SBS标准 127.5×85mm 的多孔微孔板（例如 96 孔微孔板）。
|
Z-INSERT系列Z轴压电柔性铰链平台主要规格参数表 |
||||
|
型号 |
Z-INSERT.100 |
Z-INSERT.200 |
Z-INSERT.300 |
Z-INSERT.500 |
|
行程（um） |
100 |
200 |
300 |
500 |
|
分辨率（nm） |
0.1 |
0.2 |
0.3 |
0.5 |
|
噪声底（nm-typ.） |
0.01 |
0.02 |
0.03 |
0.05 |
|
重复精度（nm） |
0.2 |
0.4 |
0.6 |
1 |
|
线性化（典型值） |
0.02% |
|||
|
共振频率（Hz） |
500 |
400 |
350 |
250 |
|
刚度（N/pm） |
0.6 |
0.5 |
0.4 |
0.25 |
|
传感器 |
硅基HR传感器 |
|||
|
最大负载（kg） |
横向使用1kg；垂直使用0.5kg |
|||
法国PIEZOCONCEPT的Z-INSERT系列压电纳米Z轴平移台(Nano-positioning
System)具有很高的性价比，行程从50um~500um可以选择，此外如果有需要更精细的操作，可以选装USB接口和数字旋钮。Z-INSERT系列采用了PIEZOCONCEPT的新型的单晶硅传感器（Silicon HR sensor），在环境适应性和稳定性上均有提升。Z-INSERT系列显微镜Z轴压电载物台的 128.5×86.5mm 开口适用于所有 SBS 标准127.5×85mm足迹的多孔微孔板（例如 96 孔微孔板）。
Z-INSERT系列Z轴压电柔性铰链平台的主要特点：
-显微镜载物台适配性强
-控制器支持数字信号控制
-压电Z轴位移台采用Silicon HR sensor，设备的环境适应性强
-稳定性高
-性价比高
Z-INSERT系列压电Z轴位移台的响应频率高，线性度好，对于工作环境的适应性比电容传感器好，在稳定性上又优于常规的金属应变片。法国PIEZOCONCEPT的Z-INSERT压电纳米Z轴平移台与以下显微镜载物台兼容。
-ASI – MS-2000 平顶 XY/XYZ 电动平台（需要非平顶平台的特殊版本）
-Marzhauzer – Scanning Stage SCAN IM 120×80（SCAN IM系列的中心通孔大部分规格相同）
-
Z-INSERT系列压电Z轴位移台主要应用：
-显微镜自动化搭建
-精密工业生产
-实验室科研需求
-非常规设施的组建与使用
