Atik Cameras的TE系列科研级CCD相机专为弱光成像和科学成像而设计，这些制冷相机具备多项高性能特性。该系列采用深度制冷技术，能够在环境温度20摄氏度时达到-30摄氏度的制冷效果，并结合新型的腔体密封技术，进一步实现-60摄氏度的温度控制，从而将暗电流噪声显著降低至8e-。
所属品牌： Atik Cameras
负责人：杜工
联系电话：13691926712 电子邮箱：duchong@welloptics.cn
TE系列相机科学级CCD相机长时间曝光相机先进的成像解决方案配备了可选择的背照或前照式传感器，前照式CCD的典型结构自上而下为：微透镜 → 滤光片 → 金属电路层 → 光电二极管（感光元件）。光线需先穿过上层的电路结构才能被光电二极管接收，光线进入传感器后，需绕过金属排线、晶体管等电路元件，导致部分光线被遮挡或散射，实际到达感光元件的光线比例约为70%或更低。背照式CCD结构上将电路层移至光电二极管下方，光线直达感光元件，光利用率提升约30%，显著改善低光表现和边缘画质。可选择全帧CCD或帧传输CCD，可选配45毫米双稳高速科研级别机械快门，开启时间为20.0毫秒。
Atik Cameras的TE系列科研级CCD相机专为弱光成像和科学成像而设计，这些制冷相机具备多项高性能特性。该系列采用深度制冷技术，能够在环境温度20摄氏度时达到-30摄氏度的制冷效果，并结合新型的腔体密封技术，进一步实现-60摄氏度的温度控制，从而将暗电流噪声显著降低至8e-。其科学级CCD相机传感器提供512x512至2048x2048分辨率，配备24x24μm至26x26μm大像元尺寸，配合92% QE峰值（背照式）和300,000e-满阱容量，可捕捉极微弱信号。TE系列相机作为长时间曝光相机，科研观测相机的标杆，支持数十分钟至数小时连续曝光14，通过16/18bit ADC和可选20ms高速机械快门实现高动态范围成像，低噪声特性（暗电流0.0005e-/p/s）与零安培辉光设计使得其作为弱光成像相机更加有优势。
科学级CCD相机：
Atik Cameras先进成像系列：展现CCD技术的强大性能与潜力，该系列采用新型腔室密封方法，并结合增强的冷却增量（冷却温差），使相机实现了极低的读取噪声，能够检测最微弱的信号。此外，其卓越的深像素满阱深度意味着成像时饱和度大幅降低，从而呈现出非凡的细节层次。AtikTE系列相机的设计与工程能力完美匹配了Teledyne e2v的先进传感器，Atik TE系列科研级相机充分发挥其性能优势。
科研观测相机该系列科研级制冷相机提供背照式或前照式传感器选择，科研级制冷相机并可选配45mm双稳态高速科学快门，弱光成像相机最短开启时间可达20.0毫秒。
|
型号 |

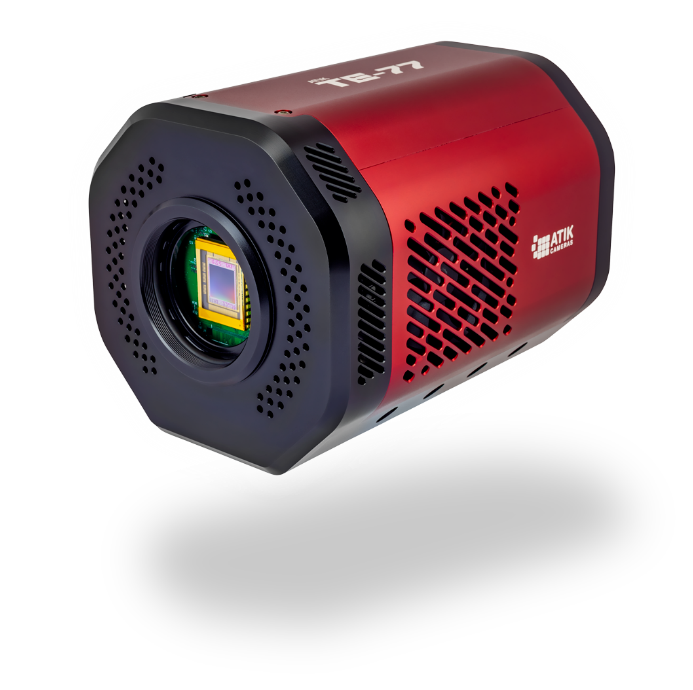

TE-77 |

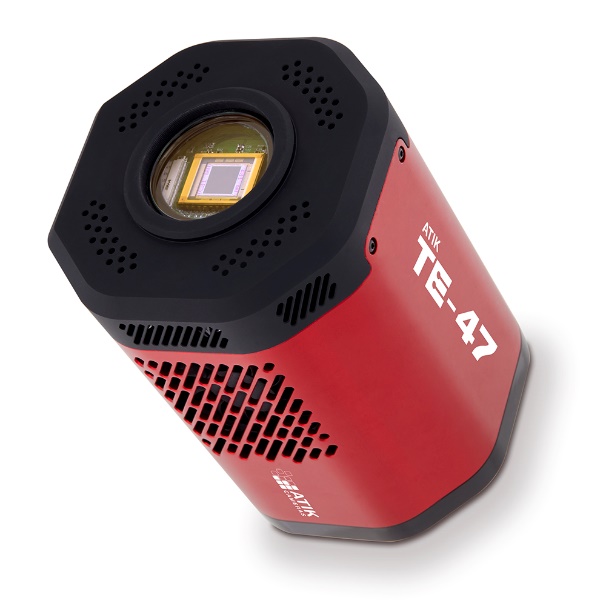

TE-47 |
TE-30 |
TE-42 |
|||||
|
传感器 |
e2v CCD 77 前照式 |
e2v CCD 77 背照式 |
e2v CCD 47-10 前照式 |
e2v CCD 47-10 背照式 |
e2v CCD 30-11 前照式 |
e2v CCD 30-11 背照式 |
e2v CCD 42-40 前照式 |
e2v CCD 42-40 背照式 |
|
|
分辨率 |
512 x 512 |
1024 x 1024 |
1024 x 256 |
2048 x 2048 |
|||||
|
像元大小(um) |
24 x 24 |
13 x 13 |
26 x 26 |
13.5 x 13.5 |
|||||
|
传感器尺寸 |
12.3 x 12.3 mm |
13.3 x 13.3 mm |
26.6 x 6.7 mm |
26.6 x 26.6 mm |
|||||
|
满阱容量 |
300,000e- |
100,000e- |
500,000e- |
150,000e- |
|||||
|
ADC |
16bit or 18bit |
||||||||
|
20℃时定点冷却 |
-30℃ |
-30℃ |
-30℃(短时) |
-30℃(短时) |
|||||
|
读取噪声 |
8e- |
<8e- |
<8e-(最低) |
<8e-(最低) |
|||||
|
调节冷却器 |
有 |
||||||||
|
电源 |
12VDC,10A |
||||||||
|
最大曝光时间 |
无限制 |
||||||||
|
最小曝光时间 |
0.01s |
||||||||
|
PC接口 |
USB2 |
||||||||
|
镜头接口 |
M54 x 0.75 |
||||||||
OEM应用：
Atik TE系列科研级相机在以下领域应用广泛：
-半导体制造：科研级制冷相机用于晶圆表面缺陷检测，优化芯片生产工艺。
-显微技术：结合显微镜进行细胞结构三维建模，模拟器官功能或病理变化。
-深空探测：哈勃太空望远镜通过科学级CCD相机拍摄了宇宙深处的高清图像，帮助研究宇宙起源和星系演化。
-太阳活动监测：用于太阳物理学研究，通过观测太阳风暴等事件为地球通信系统提供预警。
-活细胞成像：麻省理工学院团队利用科学级CCD相机记录基因编辑过程的高清动态图像，助力疾病机制研究。
-望远镜系统：欧洲南方天文台的甚大望远镜（VLT）采用多台科学级CCD相机实现光谱分析和星系观测。
-粒子物理：欧洲核子研究中心（CERN）在大型强子对撞机（LHC）中利用CCD技术捕捉高能粒子轨迹。
-材料科学：分析纳米材料的光学特性或表面结构，推动新型半导体材料的研发。
-地球科学：NASA在火星探测任务中通过CCD相机收集地表数据，研究行星地质演化。
-荧光检测：应用于流式细胞术或拉曼成像，实现低光毒性条件下的活细胞观测。
-汽车工业：监控车身焊接和装配线，确保零部件安装精度。
-包装质检：通过条码识别和缺陷检测，实现食品、药品的无损自动化检测。
-量子纠缠研究：通过单光子级检测能力分析光子纠缠态，推动量子加密技术发展。
-自适应光学：用于校正大气扰动，提升天文望远镜成像质量
