Atik相机的ACIS系列型号均具备灵活的制冷功能，采用TEC制冷技术，最大制冷温差可达-35°C（相对于环境温度）。例如，在20°C的室温下，相机能够稳定地降温至-15°C，从而有效减少暗电流噪声。以ACIS 12.3为例，其暗电流噪声可低至0.03 e⁻/p/s，展现了Atik相机在低噪声设计方面的优势。
所属品牌： Atik Cameras
负责人：杜工
联系电话：13691926712 电子邮箱：duchong@welloptics.cn

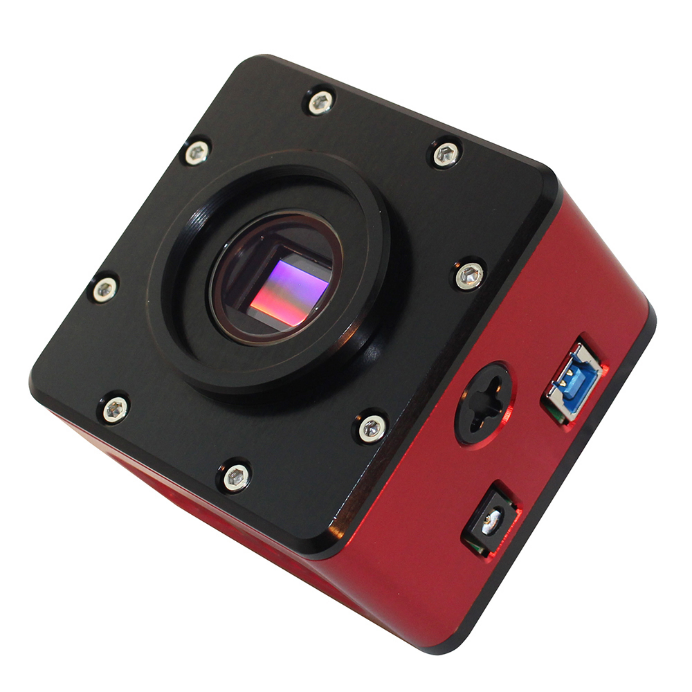

制冷温差可达-35°C，暗电流噪声低至 0.03 e⁻/p/s，Atik长时间曝光相机
Atik相机的ACIS系列型号均具备灵活的制冷功能，采用TEC制冷技术，最大制冷温差可达-35°C（相对于环境温度）。例如，在20°C的室温下，相机能够稳定地降温至-15°C，从而有效减少暗电流噪声。以ACIS 12.3为例，其暗电流噪声可低至0.03 e⁻/p/s，展现了Atik相机在低噪声设计方面的优势。低读取噪声：全系列读取噪声典型值为 3e⁻（低增益模式），结合 12 位 ADC 转换，确保高信噪比成像。Atik长曝光相机模块化与定制化服务OEM 支持：ACIS 系列专为科学和工业集成设计，ACIS相机制冷相机支持传感器（单色/彩色）、ACIS相机接口协议（如 USB 3.0）、机械结构（如 M42/C-Mount）等定制，满足化学发光、荧光显微、天文观测等多样化需求。Atik ACIS系列长时曝光相机紧凑设计：机身重量仅 530g，支持 12.5mm 标准后焦距离，便于集成到显微镜、望远镜等光学系统中。
长时间曝光相机：
长曝光相机通过帕尔贴效应（Peltier Effect）主动降温，制冷相机传感器温度降至-30°C至-35°C（如ACIS 2.4），Atik 相机抑制热噪声。Atik长时间曝光相机制冷效果：暗电流减少90%以上，即使数小时长曝光，图像背景依然纯净。
Atik长时间制冷相机，科研观测相机适用于半导体缺陷检测、荧光材料分析等需要高信噪比的场景。
ACIS2.4,7.1,12.3代表像素2.4M,7.1M,12.3M。
|
型号 |
ACIS 7.1 |
ACIS 2.4 |
ACIS 12.3 |
|
|
传感器 |
Sony IMX428 CMOS |
Sony IMX249 CMOS |
Sony IMX304 CMOS |
|
|
分辨率 |
3208 x 2208 |
1936 x 1216 |
4096 x 3008 |
|
|
像元大小(um) |
4.5 x 4.5 |
5.86 x 5.86 |
3.45 x 3.45 |
|
|
ADC |
12bit |
12bit |
12bit |
|
|
满阱容量 |
20,000e- |
33,000e- |
11,000e- |
|
|
读取噪声(典型值) |
3e- |
6.6e- |
2.4e- |
|
|
20℃时定点冷却 |
-35℃ |
|||
|
镜头接口 |
M42 x 0.75 |
|||
|
最小曝光时间 |
0.001s |
|||
|
最大曝光时间 |
无限制 |
|||
|
电源 |
12VDC,2A |
|||
|
PC接口 |
USB3.0full speed |
|||
|
暗电流 |
0.03 e-/pix/sec at -10°C |
0.62 e-/pix/sec at -10°C |
0.027 e-/pix/sec at -10°C |
|
可选配的附件：
- Atik 相机ACIS 2.4，ACIS 7.1，ACIS 12.3通用电源(90-240VAC)/DC12V
-C-Mount 镜头适配器

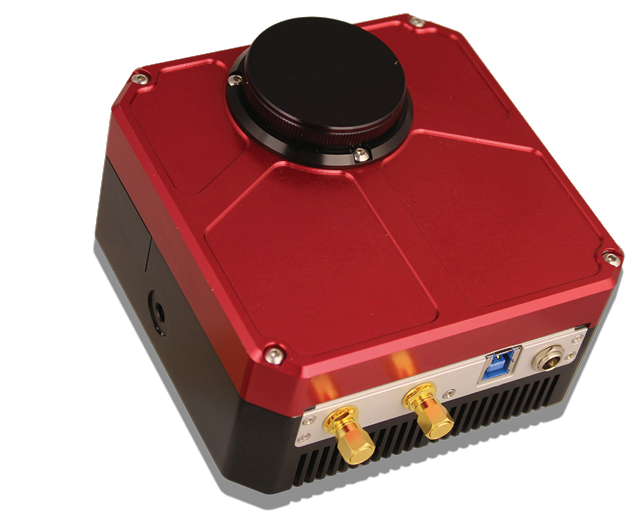

ChemiMOS 9.0 Atik 相机专为长时间曝光设计，Atik长时间曝光相机零安培辉光，Atik ACIS系列长时曝光相机支持26MP至150MP传感器定制，适用于工业检测及科研。
|
型号 |
ChemiMOS 9.0 F specifications |
ChemiMOS-R 9.0 specifications |
ChemiMOS 9.0 specifications |
|
|
传感器 |
IMX533 |
|||
|
分辨率 |
3000 x 3000 |
3380 x 2704 |
||
|
像元大小(um) |
3.76 x 3.76 |
|||
|
ADC |
14bit(16bit 图像模式) |
16bit |
14bit(16bit 图像模式) |
|
|
20℃时定点冷却 |
-20℃ |
|||
|
QE peak |
>90% |
|||
|
帧率 |
12fps |
4fps |
12fps |
|
|
PC接口 |
USB 3.2 Gen1 |
|||
|
暗电流 |
0.005e-/s/px |
|||
|
镜头接口 |
C-Mount(可定制） |
|||
|
读取噪声 |
<1.5e- |
|||
|
满阱容量 |
>50,000e- |
|||
|
滤光片转轮 |
标准:5p 32 mm光圈 可选:6p 25 mm光圈 |
无 |
无 |
|
应用场景
生命科学
-化学发光检测：科研观测相机通过长曝光（数十分钟至数小时）捕捉微弱生物发光信号，Atik长时间制冷相机便于集成到显微镜光学系统中。
-荧光显微成像：Atik ACIS系列长时曝光相机高灵敏度 CMOS 配合全局快门（Global Shutter）减少运动伪影，适合活体细胞动态观察。
天文观测（天文相机）
-行星与深空摄影：Atik Cameras Atik长曝光相机天文相机低噪声和高速成像能力适合短曝光行星拍摄及长曝光星云成像。
工业检测
-高动态范围检测：制冷相机适用于半导体缺陷检测、荧光材料分析等需要高信噪比的场景。
