对于波长在300到1600nm范围内的应用，毫米级可调光束整形镜是理想选择，尤其当它与Asphericon非球面透镜联用时，性能达到顶峰。用户会发现，将圆形光束整形器安装到Asphericon透镜上非常简单，只需利用对准螺口拧紧即可。这种即插即用的无缝兼容性，无疑让光束整形过程更加轻松可靠。
所属品牌： Asphericon
负责人：郭工
联系电话：13434776712 电子邮箱：syguo@welloptics.cn
光束直径1-10mm，波长300-1600nm，Asphericon毫米级可调光束整形镜
对于波长在300到1600nm范围内的应用，毫米级可调光束整形镜是理想选择，尤其当它与Asphericon非球面透镜联用时，性能达到顶峰。用户会发现，将圆形光束整形器安装到Asphericon透镜上非常简单，只需利用对准螺口拧紧即可。这种即插即用的无缝兼容性，无疑让光束整形过程更加轻松可靠。可调非球面镜光束整形器可以通过调整聚焦透镜的焦距，改变工作距离和输出平顶光大小。输出光斑随着焦距增加而变大，由于Asphericon非球面镜的焦距很短，焦距10-200mm以内，所以可调圆形光束整形镜输出光束直径1-10mm。
a|TopHat Tune Circle旨在生成精确的圆形平顶光斑，其光束直径范围为1至10毫米，使这款Asphericon可调圆形光束整形镜成为材料加工和其他要求苛刻的光学应用的必选产品。毫米级可调圆形光束整形器与各种焦距的聚焦透镜一起配合工作，在调整工作距离和轮廓直径方面提供了非凡的灵活性。通过调整聚焦透镜的焦距，用户可以灵活地调整工作距离和可调非球面镜光束整形器光束直径，同时保持均匀的光束轮廓，展示了平顶光束整形器的多功能性。
a|TopHat Tune Circle可调非球面镜光束整形器针对300至1600nm的波长范围进行了优化，通过其高精度安装系统保证了完美的对准。可调圆形平顶光整形器在光束均匀性方面也表现出色。如下面的模拟强度分布所示，该系统产生了完全均匀的强度分布。此外，可调圆形平顶光整形器的外径为30毫米，可以轻松地安装在任何标准支架上，如a|VariMount，只需连接到调焦透镜即可开箱即用。
可调非球面镜光束整形器又可以称为可调圆形整形镜、平顶圆形光束整形器、Asphericon光束整形器和平顶光束整形器。
毫米级可调圆形光束整形器灵活性

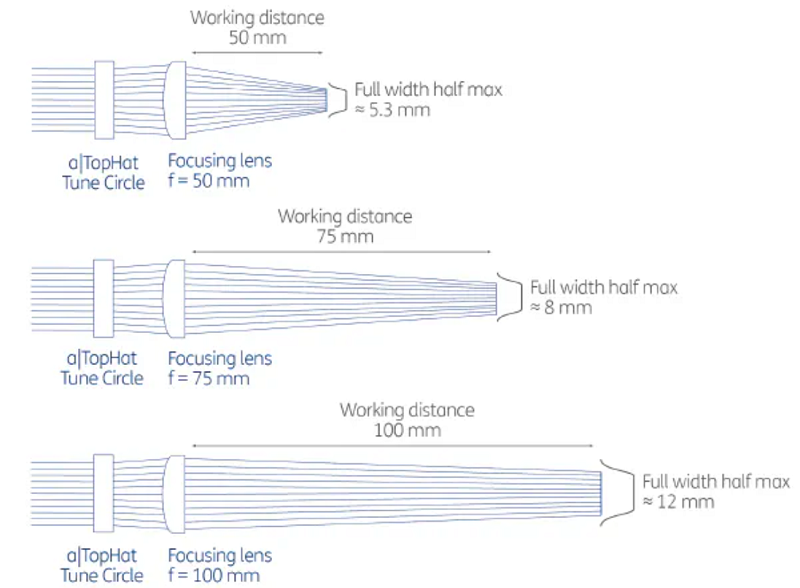

毫米级可调圆形光束整形器在生成精确的圆形平顶光斑方面提供了非凡的灵活性。如右图所示，这种Asphericon光束整形器可以与各种焦距（例如50毫米、75毫米和100毫米）的聚焦透镜一起使用，只需更换透镜即可轻松调整工作距离和光斑直径。这使得可调圆形平顶光整形器成为一种多功能工具，适用于需要不同光束直径的应用，同时保持光束轮廓的均匀性。左侧的图表显示了平顶光束直径是如何随EFL变化而变化。

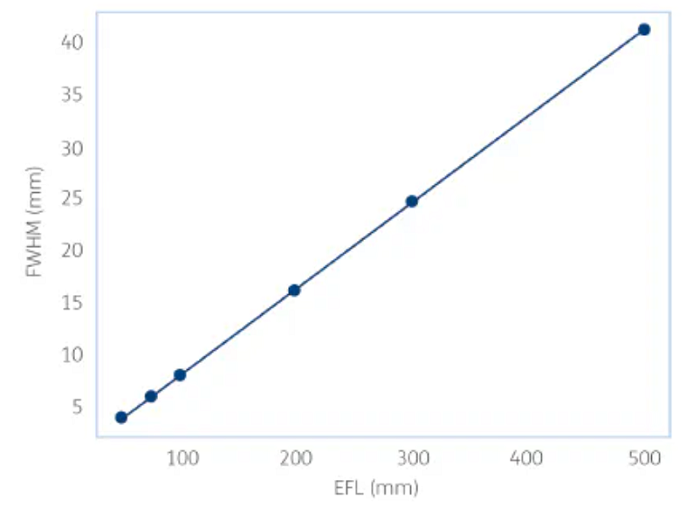

毫米级可调圆形光束整形器平顶光斑大小与EFL的关系图，输出平顶光斑随着焦距增加而变大
为了获得最佳性能，建议将a|TopHat Tune Circle与Asphericon的非球面聚焦镜套件结合在一起使用。得益于Asphericon的安装光学理念，二者可以轻松进行连接，对准螺口并拧入到位即可。这种无缝兼容性进一步增强了平顶圆形光束整形器的便利性和可靠性，使其成为苛刻光学应用的最佳选择。

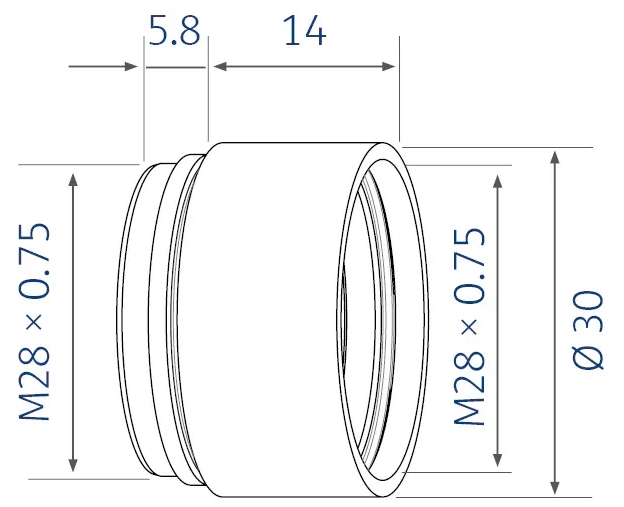

Asphericon毫米级可调光束整形镜规格和技术尺寸mm
-适用于300nm至1600nm的波长进行了优化
-输入光束直径10mm@1/e2
-光斑尺寸可根据焦距变化进行缩放，例如与焦距75mm的聚焦透镜结合使用。Asphericon可调圆形光束整形镜聚焦后产生的平顶光在75 mm的工作距离处具有8mm的直径@半峰全宽
-平顶圆形光束整形器和聚焦透镜之间的设计距离为17毫米（非常适合与Asphericon的非球面镜结合使用）
-激光诱导损伤阈值：12J/cm²，100Hz，6ns，532nm
-对于更高激光功率的应用，可以申请V-Coating。联系我们获取定制报价。
Asphericon可调圆形光束整形镜性能

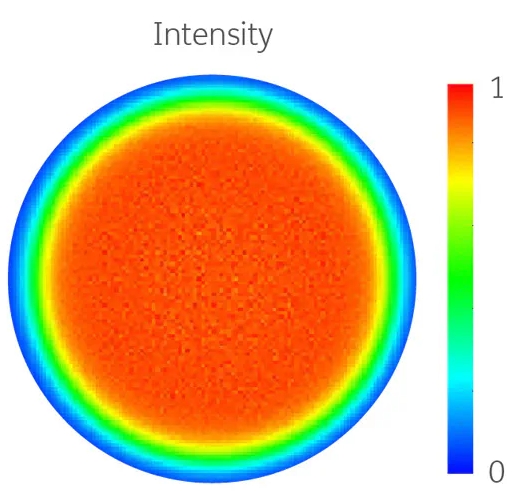

毫米级可调光束整形镜的高性能在光束均匀性方面尤为明显，可确保在各种应用中获得一致可靠的结果。此处所示为设计波长为780nm的a|TopHat Tune Circle和聚焦透镜的模拟强度分布，展示了完全均匀的强度分布。这种均匀性对于材料加工、激光切割和其他需要一致能量分布的应用中的精密任务至关重要。
可调圆形整形镜的外径为30毫米，可无缝安装到任何标准支架中，如a|VariMount，可轻松集成到现有设置中。系统即插即用设计意味着它可以快速连接到调焦透镜，只需要最少的设置时间。这种用户友好的方法不仅提高了操作效率，还减少了停机时间，使Asphericon光束整形器成为高精度光学应用中不可或缺的组件。此外，其结构可确保长期耐用性和可靠性能。
可调圆形整形镜光强分布
