产品中心 首页 > 产品中心 > 相机

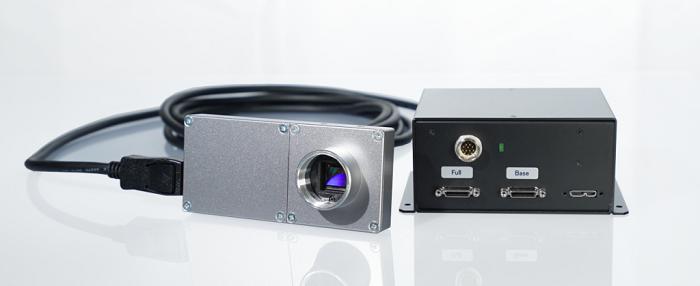

分离式SWIR相机iDule

日本iDule公司自主研发并生产组装了一种分离式近红外相机,其工作波段覆盖了200至1700纳米的范围。该相机通过12pin Hirose接口进行供电,并且镜头接口采用了C接口标准。特别值得一提的是其型号为ID5MSWS―UCL的SWIR相机,它采用了全局快门技术,具备500万像素,支持Camera Link和USB3.0两种接口。

所属品牌: iDule

负责人:杜工
联系电话:13691926712   电子邮箱:duchong@welloptics.cn

产品介绍

覆盖光谱范围200~1700nmiDule 面阵短波近红外相机系列

日本iDule公司自主研发并生产组装了一种分离式近红外相机,其工作波段覆盖了200至1700纳米的范围。该相机通过12pin Hirose接口进行供电,并且镜头接口采用了C接口标准。特别值得一提的是其型号为ID5MSWS―UCL的SWIR相机,它采用了全局快门技术,具备500万像素,支持Camera Link和USB3.0两种接口。这款相机搭载了SONY IMX992传感器,像元尺寸为3.45微米(高)乘以3.45微米(宽),最高可实现31.4帧每秒的拍摄速度。在快门模式上,它提供了固定快门触发和脉冲宽度快门触发两种模式,快门速度范围从关闭到1/40,000秒,增益范围从0到+12分贝,同时还支持局部扫描功能。这款iDule分离式SWIR相机因其强大的光谱成像能力和高灵敏度,被广泛应用于工业检测、农业、医疗以及科研等多个领域


SWIR相机的应用示例:

-水的可视化:通过SWIR光谱分析水分含量或检测水分的存在。

-材料分选:利用不同材料在SWIR波段的反射特性进行分类。

-透过观察:观察一些在可见光下不可透视的物体内部结构或表面下层。

-温度观察:通过热特性变化分析目标的温度分布。

-这类相机广泛应用于工业检测、农业、医疗以及科研等领域,提供强大的光谱成像能力和高灵敏度。

随着工业自动化的快速发展,SWIR相机的重要性日益凸显。iDule作为领先的近红外工业相机品牌,通过铟镓砷传感器技术和分离式设计,为用户提供了高性能、高灵活性的成像解决方案。未来,iDule短波近红外相机将继续推动工业检测技术的创新,助力各行业实现更高效、更精准的智能化升级。


在工业检测领域,短波近红外(SWIR)相机的应用正逐渐成为主流。iDule短波近红外相机凭借其高灵敏度和优异的成像性能,为复杂环境下的检测任务提供了可靠的技术支持。与传统可见光相机相比,SWIR相机能够穿透某些材料并捕捉更丰富的光谱信息,因此在半导体、农业和安防等行业中具有独特优势。

分离式SWIR相机iDule

型号

ID3MSWS-UCL

ID5MSWSUCL

输出接口

Camera Link or USB3.0

图像传感器

全局快门 SONY IMX993

全局快门 SONY IMX992

图像圈

Φ8.9mm

Φ11.371mm

像元大小

3.45μm x 3.45μm

有效像素

2,080(H) x 1,544(V)

2,576(H) x 2,056(V)

像素时脉

49.5MHz

输出Bit

8bit / 10bit / 12bit

帧率

USB3.0 / Base2Tap : 12.95fps
Medium4Tap : 25.8fps / Full8Tap : 51.8fps

USB3.0 / Base2Tap : 7.8fps
Medium4Tap : 15.7fps / Full8Tap : 31.4fps

增益范围

0+12db

快门范围

off1/40,000s

局部扫描

ROI : 1 area(最小4line)

触发模式

固定快门触发模式,脉冲宽度快门触发模式

信号输出方式

Camera Link or USB3.0

信号输出连接器

Camera Link or USB3.0

镜头接口

C-mount

电源/外部触发输入

Hirose 12pin

电源

DC12V±10% / max. 7.0W以下

外形尺寸

CHU(头部) : W:50mm D:104mm H:28.5mm
CCU(
本体) : W:81mm D:117mm H:50mm

重量

CHU(头部): 120gCCU(本体): 168g

使用环境条件

温度-5+45℃ 湿度2085RH 无冷凝水

搭载了SONY公司最新的SWIR传感器“IMX992”和“IMX993”,能够覆盖从可见光到短波红外(SWIR400nm1700nm)的宽波长范围进行拍摄。

铟镓砷相机与工业用SWIR iDule相机的技术优势:

铟镓砷(InGaAs)传感器是SWIR相机的核心部件,其光谱响应范围通常在900nm1700nm之间,能够高效捕捉近红外光信号。工业用SWIR iDule相机采用高性能铟镓砷传感器,不仅具备高分辨率,还能在低照度环境下保持出色的成像质量。此外,iDule分离式近红外相机采用模块化设计,便于集成到各类工业设备中,满足不同场景的检测需求。

分离式近红外相机的灵活应用:

分离式SWIR相机iDule以其灵活的安装方式受到广泛关注。这种设计允许用户将相机主体与光学镜头分离,从而适应狭小空间或特殊角度的拍摄需求。无论是生产线上的实时监控,还是科研实验中的精密测量,iDule短波近红外相机都能提供稳定可靠的解决方案。同时,工业用SWIR iDule相机还支持定制化配置,可根据客户需求调整光谱范围和接口类型,进一步拓展其应用场景。
