太阳能模拟器
太阳能模拟器

可调波长光源

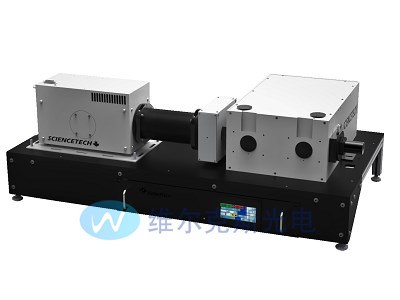

我们代理的加拿大Sciencetech的TLS系列可调波长光源输出200nm-2500nm的单色光。标准型号提供两种光源选择,分别是氙灯光源(用于紫外和可见光),以及QTH可调石英卤素灯光源(适用于可见光和近红外)。TLS系列可调光源出厂前会对可调波长光源进行测试和校准并附带测试数据报告,符合CE认证标准。

所属品牌: 加拿大Sciencetech

负责人:陈工
联系电话: 13418906712   电子邮箱: chenpeng@welloptics.cn

产品介绍

Sciencetech自1985年以来,在太阳光模拟器,科研级光源领域方面已有35年的设计和定制经验。其在全球范围内拥有45个代理,客户遍布世界各地的大学、科学研究院、政府机构。

Sciencetech的TLS系列波长可调节光源具有以下特点: 其一是能够输出200-2500nm的单色光;其二可调节的波长分辨率为20nm-0.2nm;其三准直或聚焦输出光束可供选择,可方便的集成到包括光纤、光纤束等任何光学仪器系统。同时具有多种附件选项包括:全自动、各种光源和单色仪和更多功能。

TLS系列可调波长光源在出厂前会经过Sciencetech的测试和校准,随货附带测试数据报告以及详细说明书。 Sciencetech波长可调节光源是自带的TLS系列软件能够实现自动化控制,同时也提供LabView驱动软件和ActiveX和DotNet模块,这使TLS可以很灵活地集成到你的试验或仪器系统中。

TLS系列200nm-2500nm可调波长光源的标准功能:

* 1英寸 准直光线输出

* 配有两个光栅的单色仪

* 安装了4个长通滤光片的自动滤光轮

* 用于光学带通控制的可调节狭缝

* 可调节计算机控制电源 (仅限于氙灯)

* 用于控制单色仪和滤光轮的SciSpec软件

* 加强的光学底座


Sciencetech公司TLS系列使用模块化部件制造而成,这使得Sciencetech公司的TLS系列具有远超标准单色仪产品的灵活性和适应性。

产品类别

单色仪

灯源类型

型号

TLS

-72 (1/8 )

-300X

TLS-72-300X

-250Q

TLS-72-250Q

-55 (1/4)

-300X

TLS-55-300X

-250Q

LH-55-250Q

选择 –X 氙灯光源—适合紫外/可见光

选择—Q 石英钨卤素(QTH)灯光源—适合可见光/近红外


有几种光线输出方式可选:

不同的聚焦和准直光束, 与光纤/光纤束的不同耦合方式, 或与不同光学装置的耦合。

波长可调光源可选的升级配置包括:

自动或是手动的机械光圈, 自动狭缝 (手动狭缝是标准配置), 固定狭缝, 用于加强光源稳定功能的光线反馈装置



可调波长光源应用:

 - 吸收/透射/反射测量系统

 - 可用作荧光测量系统中激发光源

 - 护眼产品检测系统

 - PEC光化学测量系统

 - 太阳能电池量子效率测量系统


200nm-2500nm可调波长光源特点:

- 输出单色光,范围从200 nm至 2500 nm 可调节。

   - 准直或聚焦输出光束可供选择。光线可以被连接到任何光学装置(包括光纤和光纤束)

   - 可调节的光谱分辨率从 20 nm 至0.2 nm

   - 灵活的可选项:全自动、各种光源和单色仪和更多功能。






Sciencetech的软件, Sci-Spec, 控制整台仪器的所有部件。在标准配置中,软件控制光源的电源、快门、滤光轮和单色仪。作为一个可选功能,用户可以增加对入口和出口狭缝和/或机械虹膜的控制。

在标准配置中, 输出光束可以是准直光或是聚焦光。能够与作为可选项的多种装置适配,可以适配一个样品室、光纤或者光纤束。



2. 波长可调节氙灯光源技术规格

可调节光源

TLS-72-X300

TLS-72-Q250

TLS-55-X300

TLS-55-Q250

光源类型

Xe 300 W

QTH 250 W

Xe 300 W

QTH 250 W

单色仪类型

9072S (0.125 )

9055 (0.25 )

波长范围

300-1800 nm

光学分辨率

0.5nm@300-700nm 0.7nm@700-1800nm

0.2 nm@300-700 nm 0.4nm@700-1800 nm

滤光片轮组

计算机控制的6个滤光片

光束输出

直径1英寸准直输出

重复性

0.1 nm

0.03 nm

精确度

0.2 nm

光栅

2个平面刻划反射光栅 30x30 mm
1200 gr/mm@300nm
600 gr/mm@1000nm

2个平面刻划反射光栅 3 50x50mm
1200 gr/mm@300nm
600 gr/mm@1000nm

带通

带有垂直帘式衰减器的两个手动双边可调谐狭缝

光学高度

216 mm (可调节范围 +/- 5 mm)

电源

触屏恒定电流

手动恒定电流

触屏恒定电流

手动恒定电流

软件

Sci-Spec ( Labview 实例, DotNet, 也可提供Active X)

计算机接口

USB—单色仪和滤光轮, RS232 电源接口 (仅用于氙灯)

CE 认证

IEC 61010-1:2010 用于测量、控制和实验室用途的电气设备的安全要求—第 1部分
IEC 61326-1:2012
用于测量、控制和实验室用途的电气设备-EMC要求—第 1部分

* 波长可调节光输出范围取决于所安装的光栅。9072和 9055系统最多可以安装 3个光栅,可输出200-2500nm的波长区域。



3. 可调波长光源—太阳模拟器一体机

Sciencetech也可以提供一套可调光源和太阳模拟器的组合仪器。这套组合系统能够在目标平面选择性的输出空间均匀的日光或单色光。在可调光源—太阳模拟器组合系统的单色仪出口处添加了一个匀光器,该匀光器包括一个电子快门和2档滤光片托盘。

这套可调光源可以像Sciencetech其它型号的可调光源一样工作,但是添加了太阳模拟器具有宽波段空间均匀白光的附加功能。

Sciencetech目前可以提供一种型号的可调光源-太阳模拟器:

TLS-55-X300-SS

一套TLS-SS系统的标准配置包括一个灯箱,灯箱中包括椭圆形反射透镜、氙灯、触屏电源、焦距0.25米的单色仪、自动滤光轮(含排序式滤光片)和安装在一个金属板上的电子快门,这是一套紧凑、完全预先装配好的、并由原创软件控制的照明系统。每套系统都在出厂前预先装配对准好,包装中包括了系统的测试数据和详细的说明书。

太阳模拟器模式


可调光源模式


匀光器

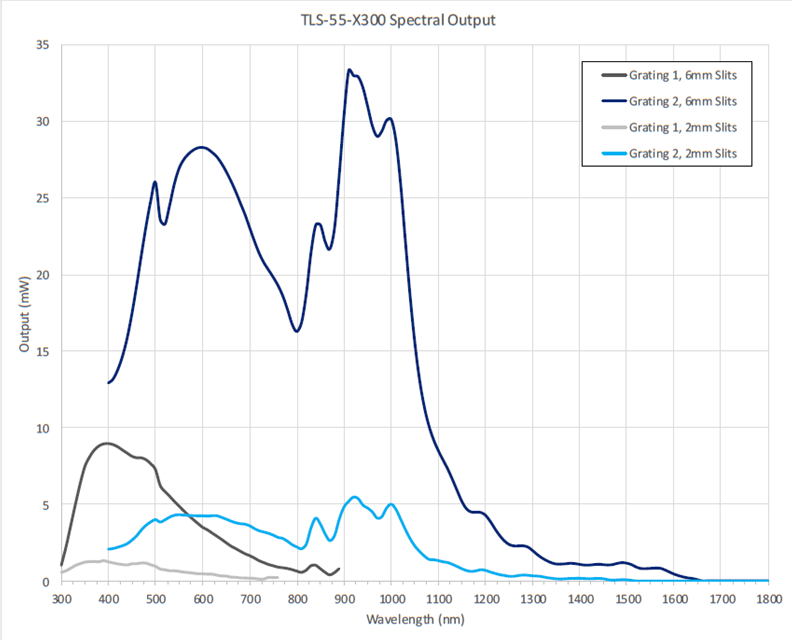

4. 技术规格—TLS-55-X300型可调光源输出光功率:


5.附件

计算机主机

Sciencetech支持预装主机,好处是Sciencetech可以在出厂前预装并测试所有的软件,极大地简化了客户的安装工作。

SKU

产品

490-0128

预安装的台式机软件系统

490-0127

预装的平板电脑软件系统


可选的附件:多种升级系统用的机械部件或增加附加功能的附件可供选择。

SKU

产品

810-0010

(TLS-CAL-PACKAGE) 此项校准服务提供以下光源表征

* 300nm-1800nm的光功率

光束发散度

光源稳定性

120-9053

(SS-80-M) 自动狭缝

预知详情请联系我们

自动或手动虹膜

115-9027

(FS-02-N) 光强度稳定器

585-0002

宽带热电堆探测器, (BBT-03)

带有

带有

585-0176

(UNO-1) 手持式热电堆探测器显示器


输出端附件

各种输出端附件能够被安装到单色仪的输出端口使系统满足各种定制化的应用需求—既可以作为独立的系统使用或者与其它的部件仪器使用

SKU

产品

预知详情请联系我们

聚焦光束输出 (F/ ...)

预知详情请联系我们

与光缆/光纤束耦合

预知详情请联系我们

光纤 (标准长度2可提供定制的长度); 光纤束 (定制长度)

预知详情请联系我们

定制化需求


Sciencetech单色仪介绍

单色仪型号

9030

9072

9010

9055

9057

9040

9490

9150

聚焦距离mm

100

125

200

250

457

550

1000

1500

F/#

3.2

3.5

3.5

3.5

8

6.9

13

12

精确度nm

1

0.4

0.4

0.2

0.2

0.03

0.017

0.013

光栅旋转支架

S(32×32)

T(30×30)

D(50 ×50)

T(50×50)

T(50×50)

T(64×64)

T(64 ×64)

S(110×110)


尺寸:

基于9055单色仪:左图: 不同型号的Sciencetech可调光源有不同的尺寸, 但是基于9055单色仪的型号尺寸(毫米)

基于9072单色仪:右图: 不同型号的Sciencetech可调光源有不同的尺寸, 但是基于9072单色仪的型号尺寸(毫米)
