量子级联激光器
量子级联激光器

3-13um超连续量子级联激光器

美国MIRcat-QT宽带量子级联激光器是Daylight Solutions第一代超连续中红外量子级联激光器,经过了现场验证。波长有效范围3-13um,功率高达1W,拥有3种标准输出模式,波长精度≤1cm-¹,最大峰值调谐速度(扫描)>30,000cm-¹/s。Daylight Solutions量子级联激光器是一体化全自动系统,具有灵活的模块化设计。

所属品牌:

负责人:刘工
联系电话:18926463275   电子邮箱:dhliu@welloptics.cn

产品介绍

宽带量子级联激光器MIRcat-QT3~13um,峰值功率可达1W,最大峰值调谐速度>30,000cm-¹/s

美国MIRcat-QT宽带量子级联激光器是Daylight Solutions第一代超连续中红外量子级联激光器,经过了现场验证。波长有效范围3-13um,功率高达1W,拥有3种标准输出模式,波长精度≤1cm-¹,最大峰值调谐速度(扫描)>30,000cm-¹/s

Daylight Solutions量子级联激光器可用于要求苛刻的中红外光谱应用,如纳米级和微米级化学成像,高速高质量地获取图像结果。中红外激光源一般不能同时兼顾光束质量、波长保真度与高扫描速度,但MIRcat-QT量子级联激光器则不同,可获得优秀的光束质量、波长保真度和快速连续扫描(>1,000cm-¹at10Hz)。

Daylight Solutions宽带量子级联激光器是一体化全自动系统,具有灵活的模块化设计,允许工厂配置多达四个脉冲或连续波/脉冲模块,以及以后添加或升级模块的选项。搭配更高精度调谐机制和低噪声驱动电子设备提供高达<0.1cm-1的波长重复性和低至-140dBc/HzCWRIN。这种Daylight Solutions高峰值调谐速度宽带量子级联激光器又叫做MIRcat-QT宽带量子级联激光器、宽带量子级联激光器、超连续谱量子级联激光器、中红外量子级联激光器、Daylight Solutions量子级联激光器、Daylight Solutions宽带量子级联激光器、可调谐波长量子级联激光器、宽带可调谐波长量子级联激光器等。

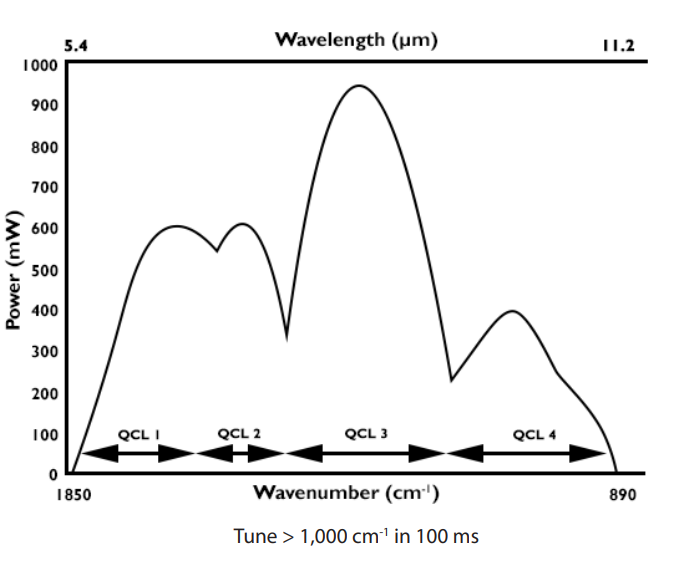

中红外量子级联激光器的输出波长图像如下:


MIRcat-QT超连续量子级联激光器特点:

-波长可用性:3-13µm

-最大峰值调谐速度>30,000cm-¹/s

-CW*或脉冲输出(高达3MHz/30%占空比)*

-超静音CWRIN低至-140dBc/Hz

-卓越的TEM00光束质量和低光束指向允许光纤耦合

-高SNR*的高输出功率:>1W(峰值)和>0.5W(平均)

-包括GUISDK命令集

-专有的HFQD™电路保护您的芯片


Daylight Solutions超连续中红外量子级联激光器规格

分类

MIRcat-QT宽带量子级联激光器

平均功率

高达500mW(取决于模块)

峰值功率

高达1W

高达500mW(取决于模块)

波长

4~13um

工作模式

脉冲或连续激光

可用配置

选择1234种标准或定制激光器模块

标准配置

MIRcat-2400-PX-A(脉冲,6.5-12.4μm
MIRcat-2400-PX-B
(脉冲,5.5-11μm
MIRcat-2400-PCX-B
(连续/脉冲,6-11μm

调谐模式

设置λ、步进和测量、连续扫描

最大调谐速度(步进)

250ms稳定到任意波长λ

最大调谐速度(扫描)

峰值速度>30,000cm-¹/s

波长精度

≤1cm-¹

平均功率稳定性

<3%(1hr)

空间模式

TEM00(标称)

光束发散度

<4mradat4µm(全角,1/e2强度宽度)

光束指向稳定性

<2mrad(光束质心变化)

光斑尺寸

<2.5毫米(1/e2强度半径)

偏振态

线性、垂直、>100:1

能量稳定性

<3%的标准偏差

线宽

≤1cm-¹(FWHM)

脉宽

40to1µs,20-ns的增量

重复率

0.1kHz3MHz0.1kHz增量

最大占空比

20%(自定义高达30%

连续输出-线宽

≤100MHzFWHM>1s

触发(脉冲)

内部/外部,外部脉冲输入

触发(扫描)

外部波长步进,扫描开始

外部控制接口

USB2.0

温度范围

1530°C(工作温度)

湿度

0—80%RH,无冷凝

冷却

被动空气(脉冲,高达5%的占空比)
水(连续波、快速扫描或>5%占空比脉冲)

输入功率

≤2A90~264VAC47~63Hz,单相

尺寸

45.5x24.9x16cm


超连续谱量子级联激光器应用:

-距离检测

-过程控制

-大气研究

-纳米级成像和光谱学

-TIC、VOCGHG化学和生物制剂检测

-燃烧诊断

-生物医学诊断

-成像

-光声光谱
